DC1151A-C

DC1151A-C - Описание и характеристики

Общее описание

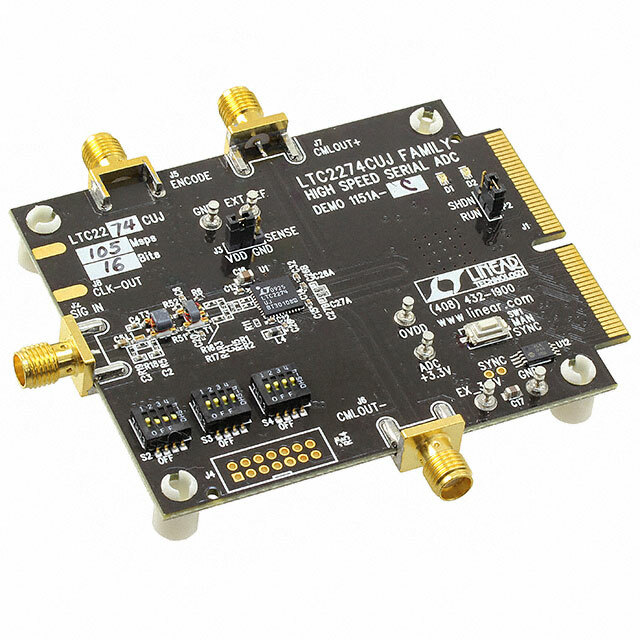

DC1151A-C - это отладочная плата для 16-битного аналого-цифрового преобразователя (АЦП) LTC2274CUJ от компании Analog Devices. Она предназначена для оценки характеристик и возможностей АЦП, работы с высокоскоростной аналоговой и цифровой обработкой сигналов.

Преимущества

• Высокое разрешение: 16-битный АЦП обеспечивает точное и детализированное преобразование аналоговых сигналов в цифровую форму.
• Высокая скорость: возможности до 105 мегасэмплов в секунду (MSPS) позволяют работать с быстрой обработкой данных.
• Простота интеграции: плата спроектирована для легкой интеграции с различными системами и модулями для тестирования.

Недостатки

• Энергопотребление: потребляет около 1.3W при максимальной скорости семплирования, что может требовать дополнительных мер по охлаждению в некоторых системах.
• Целевая область: предназначена в первую очередь для инженерных и тестовых применений, а не для массового производства конечных продуктов.

Типовое использование

• Оценка производительности АЦП: используется для измерения и анализа работы 16-битного высокоскоростного АЦП LTC2274.
• Разработка и тестирование систем: подходит для инженеров и разработчиков, выполняющих тестирование и проверку их проектов.

Рекомендации по применению

1. Используйте подходящий источник питания: убедитесь, что питание соответствует требованиям платы.
2. Мониторинг температуры: учитывайте энергопотребление и предотвращайте перегрев с помощью адекватного охлаждения.
3. Правильное соединение: обеспечьте корректное подключение входных аналоговых сигналов и выходных цифровых данных, чтобы избежать потери данных или искажения сигнала.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость семплирования: до 105 MSPS
• Интерфейс данных: последовательный (Serial)
• Диапазон входных сигналов: 1.5 ~ 2.25Vpp
• Энергопотребление: около 1.3 Вт при 105 MSPS
• Используемый ИС / часть: LTC2274

Возможные аналоги

• DC2218A от Analog Devices: отладочная плата для LTC2264, 16-бит, 125 MSPS.
• DC2395A от Analog Devices: отладочная плата для LTC2500-32, 32-бит, до 1MSPS.

Использование отладочной платы DC1151A-C позволит инженерам и разработчикам эффективно оценить производительность и функциональные возможности АЦП LTC2274 для различных приложений в области аналоговой и цифровой обработки сигналов.
