DC1150A

42 240,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

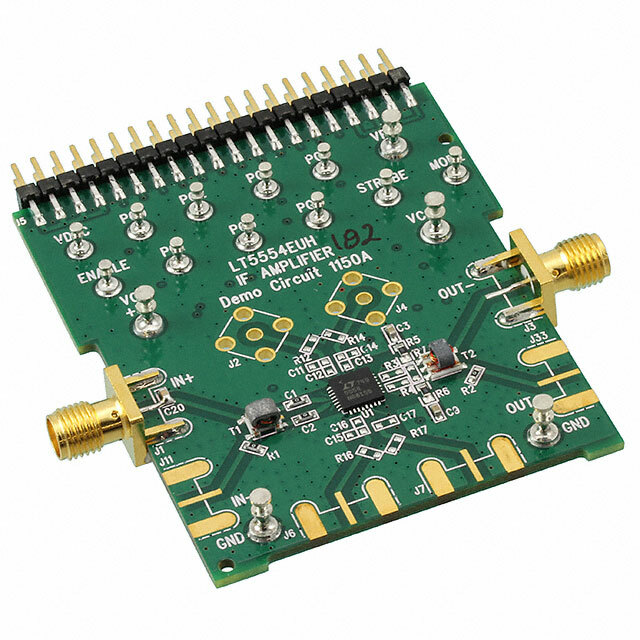

DC1150A - Оценочная плата для LT5554 от Analog Devices

Общее описание

DC1150A — это оценочная плата, разработанная для тестирования и оценки работы переменного усилителя LT5554 от Analog Devices. Эта плата позволяет разработчикам легко интегрировать LT5554 в их системы, а также провести качественный анализ его характеристик и производительности.

Преимущества

  • Легкость в использовании: Полностью укомплектованная и готовая к работе плата, что упрощает процесс тестирования.
  • Высокая частотная полоса пропускания: Поддерживает ширину полосы до 1 ГГц, обеспечивая высокую производительность.
  • Компактные размеры: Идеально подходит для прототипирования и разработки.
  • Минимальные настройки: Не требует сложной настройки для начала работы.

Недостатки

  • Энергопотребление: Плата потребляет до 200 мА тока, что может требовать значительного источника питания.
  • Ограниченная гибкость: Специфичность платы делает ее менее универсальной для других применений, отличных от LT5554.

Типовое использование

  • Радиочастотные системы: Применение в системах, требующих высокочастотных усилителей с переменным коэффициентом усиления.
  • Коммуникационные устройства: Полезна в разных приложениях, включая радио и телевещание.
  • Измерительные и тестовые устройства: Отличный инструмент для исследовательских лабораторий и тестовых стендов.

Рекомендации по применению

  • Обеспечение адекватного питания: Используйте источник питания с показателями 4.75V ~ 5.25V для стабильной работы.
  • Охлаждение: Учитывайте охлаждение при долгосрочных тестах, чтобы избежать перегрева.

Основные технические характеристики

  • Тип усилителя: Переменный коэффициент усиления
  • Количество каналов: 1 – одноканальный
  • Выходной тип: Дифференциальный
  • Ток потребления: 200 мА
  • Диапазон питающего напряжения: 4.75V – 5.25V
  • Полоса пропускания: до 1 ГГц
  • Тип платы: Полностью укомплектованная

Возможные аналоги

  • EVAL-ADL5330EBZ: Оценочная плата для ADL5330 от Analog Devices.
  • MAX2057EVKIT: Оценочная плата для MAX2057 от Maxim Integrated.

DC1150A позволяет разработчикам оптимизировать и тестировать усилительные схемы с использованием LT5554, обеспечивая надежные и качественные результаты.
