DC1147A-F

Описание для DC1147A-F от компании Analog Devices

Общее описание

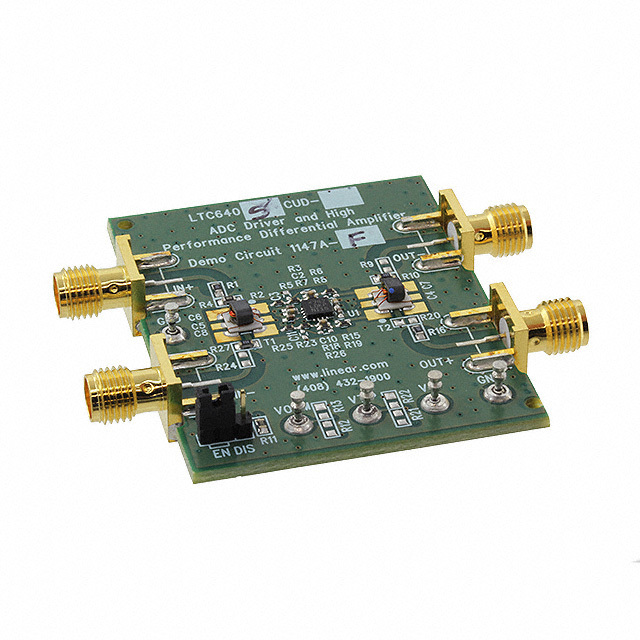

DC1147A-F - это отладочная плата для операционного усилителя LTC6405 производства Analog Devices. LTC6405 - это высокоскоростной дифференциальный усилитель, который идеально подходит для передачи сигналов высокой частоты и приложений с высоким разрешением. Плата DC1147A-F предназначена для упрощения тестирования и оценки характеристик LTC6405 в различных условиях использования.

Преимущества

• Высокая скорость: LTC6405 обеспечивает частотную полосу пропускания до 800 МГц и скорость нарастания 690 В/мкс, что делает его идеальным для высокоскоростных приложений.
• Дифференциальный выход: Позволяет улучшить отношение сигнал/шум (SNR) и подавление общих помех, что особенно актуально для высокоточных измерительных устройств.
• Rail-to-Rail выход: Обеспечивает максимальное использование диапазона питания, улучшая динамические характеристики системы.
• Компактный форм-фактор: Упрощает интеграцию в существующие системы и макеты печатных плат.

Недостатки

• Требования к питанию: Требует стабильного источника питания с напряжением в диапазоне от 2.7В до 5.25В.
• Требования к уходу: Высокоскоростные компоненты могут требовать более тщательной наладки и экранирования для минимизации электромагнитных помех.

Типовое использование

DC1147A-F с LTC6405 на борту часто используется в следующих приложениях:

• Высокоскоростные коммуникационные системы
• Системы сбора данных и аналогово-цифрового преобразования (АЦП)
• Медицинская электроника
• Радиочастотные системы

Рекомендации по применению

• Питание: Обеспечьте стабильное и чистое питание в диапазоне 2.7В-5.25В для оптимальной работы усилителя.
• Разводка платы: При проектировании собственных ПКБ учитывайте высокоскоростные характеристики LTC6405 и соблюдайте правила разведения для минимизации паразитных емкостей и индуктивностей.
• Экранирование и заземление: Используйте экранированные кабели и правильное заземление для минимизации помех и обеспечения стабильной работы устройства.

Основные технические характеристики

• Количество каналов на микросхеме: 1 (одинарный)
• Тип усилителя: Дифференциальный
• Выходной тип: Дифференциальный, Rail-to-Rail
• Скорость нарастания: 690 В/мкс
• Частотная полоса пропускания (-3 дБ): 800 МГц
• Ток выхода на канал: 60 мА
• Ток потребления (основная микросхема): 18 мА
• Напряжение питания: 2.7В ~ 5.25В
• Тип платы: Полностью собранная
• Комплектация: плата(ы)
• Используемая микросхема/компонент: LTC6405

Возможные аналоги

• AD8138 от Analog Devices: Высокоскоростной дифференциальный усилитель с похожими характеристиками.
• THS4521 от Texas Instruments: Также высокоскоростной дифференциальный усилитель с аналогичными спецификациями и широким диапазоном применения.

Эта отладочная плата позволяет инженерам и разработчикам быстро и удобно протестировать производительность LTC6405, что значительно ускоряет процесс разработки и оптимизации ваших проектов.
