DC1147A-E

Описание DC1147A-E от Analog Devices

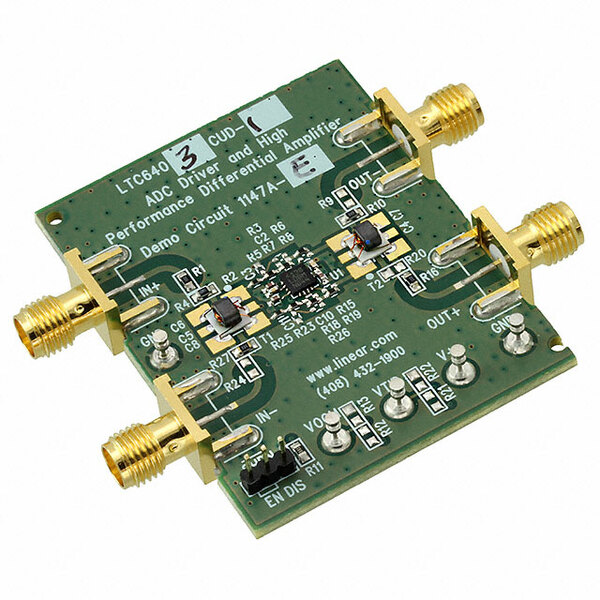

DC1147A-E — это отладочная плата (Evaluation Board), разработанная для демонстрации возможностей операционного усилителя LTC6403-1 от компании Analog Devices. Эта плата предназначена для анализа характеристик усилителя и его применения в дифференциальных усилительных каскадах.

Общее описание

LTC6403-1 — это высокоскоростной, низкошумный и высоколинейный дифференциальный усилитель. Отладочная плата DC1147A-E позволяет инженерам легко оценить производительность LTC6403-1 в реальных условиях.

Преимущества

• Высокая скорость: Усилитель обладает высокими скоростными характеристиками с частотой полосы 200 МГц и скоростью нарастания 200 В/мкс.
• Низкий уровень шума: Великолепная производительность по шуму, что идеально для точных измерительных систем.
• Двухкаскадный выход: Rail-to-rail выход обеспечивает максимальную амплитуду сигнала.

Недостатки

• Комплексность настройки: Требуется знание работы с высокоскоростными операционными усилителями для оптимальной настройки.
• Потребность в пояснительной документации: Необходимо тщательно изучить документацию для правильного использования платы.

Типовое использование

• Высокоскоростные коммуникационные системы
• Системы обработки сигналов
• Усиление с низким уровнем шума для АЦП
• Прецизионные измерительные приборы

Рекомендации по применению

• Для обеспечения оптимальной работы используйте экранированные кабели и аккуратное размещение компонентов для минимизации помех.
• Обратите внимание на рекомендации по питанию и заземлению, указанные в документации, чтобы избежать возможных проблем с шумом и гармоническими искажениями.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Выход: Rail-to-Rail, Дифференциальный
• Скорость нарастания: 200 В/мкс
• -3 дБ полоса пропускания: 200 МГц
• Выходной ток/канал: 74 мА
• Потребляемый ток (основной IC): 11 мА
• Питание: 2.7 В ~ 5.25 В (одиночное/двойное питание)
• Тип платы: Полностью укомплектованная

Возможные аналоги

• ADA4945-1: Дифференциальный усилитель с аналогичными характеристиками.
• THS4509 от Texas Instruments: Высокоскоростной дифференциальный усилитель.
• LMH6553 от Texas Instruments: Дифференциальный усилитель с высокой выходной мощностью.

Заключение

Отладочная плата DC1147A-E является незаменимым инструментом для инженеров, специализирующихся на разработке высокоскоростных и низкоуровневых усилительных схем. Благодаря своим характеристикам и простоте использования, она значительно упрощает процесс разработки и тестирования систем на основе LTC6403-1.
