DC1147A-C

DC1147A-C (LTC6404-4 Evaluation Board) от Analog Devices

Общее описание

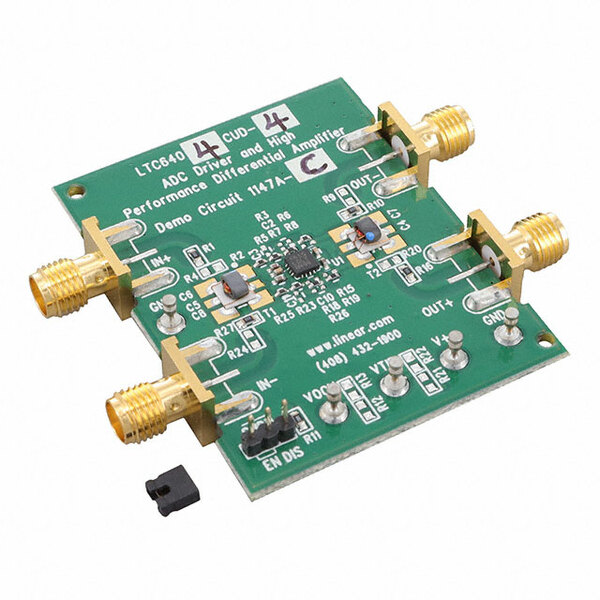

DC1147A-C — это демонстрационная плата для оценки производительности дифференциального усилителя LTC6404-4 от компании Analog Devices. Этот усилитель предназначен для высокоскоростной обработки сигналов и может использоваться в приложениях, где требуются высокие частотные характеристики и низкий уровень шумов.

Преимущества

• Высокая полосапропускания: до 600 МГц
• Высокий темп нарастания выходного сигнала: 1200 В/мкс
• Низкий уровень шумов: минимизация влияния на точность сигналов
• Дифференциальный выход: улучшенная точность и стабильность сигналов
• Широкий диапазон напряжения питания: от 2.7 В до 5.25 В

Недостатки

• Необходимость в точном проектировании печатной платы для полного использования потенциала усилителя
• Высокая чувствительность к электромагнитным помехам в некоторых условиях

Типовое использование

• Преобразование аналоговых сигналов высокой частоты
• Усиление сигналов для высокоскоростных АЦП
• Беспроводные и проводные телекоммуникации
• Медицинская аппаратура для обработки сигналов

Рекомендации по применению

• Используйте качественные компоненты и аккуратный монтаж для минимизации электромагнитных помех.
• Обеспечьте надлежащее экранирование и заземление для улучшения сигнальной целостности.
• При использовании в проектировании Печатной Платы (PCB), соблюдайте правила прокладки трасс для уменьшения индуктивностей и ёмкостей между дорежками.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Тип выхода: Дифференциальный, Rail-to-Rail
• Темп нарастания выходного сигнала: 1200 В/мкс
• Полоса пропускания при -3 дБ: 600 МГц
• Ток на выходе: 20 мА
• Ток потребления: 31 мА (для основного ИС)
• Напряжение питания: от 2.7 В до 5.25 В
• Тип платы: Полностью готовая к использованию

Возможные аналоги

• AD8138: Дифференциальный усилитель от Analog Devices с аналогичными характеристиками
• THS4503: Высокоскоростной дифференциальный усилитель от Texas Instruments
• ADA4927: Дифференциальный усилитель от Analog Devices с улучшенной линейностью

Использовать плату DC1147A-C в вашем проекте — отличный способ оценить возможности усилителя LTC6404-4 и убедиться в его подходящем выполнении для ваших задач.
