DC1147A-A

DC1147A-A от Analog Devices

Общее описание

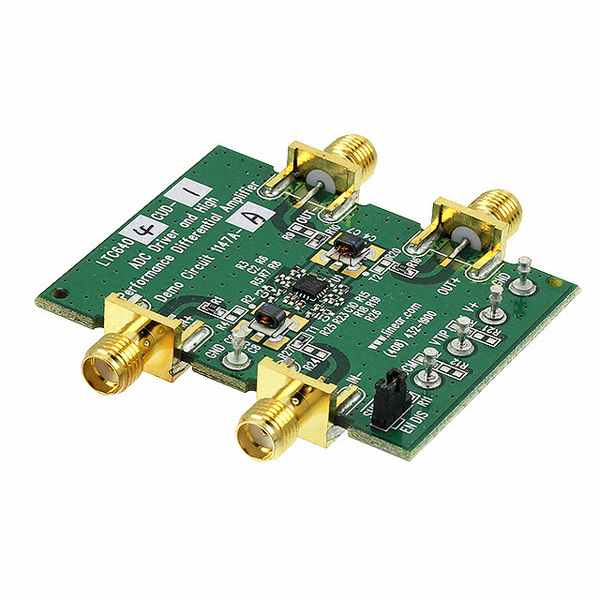

DC1147A-A — это отладочная плата для LTC6404-1, высокоскоростного дифференциального усилителя производства Analog Devices. Это устройство предназначено для проектировщиков, которые хотят оценить характеристики LTC6404-1 в своих приложениях.

Преимущества

• Высокая скорость: LTC6404-1 имеет полосу пропускания 600 МГц и скорость нарастания 450 В/мкс, что делает его идеальным для высокочастотных применений.
• Дифференциальный выход: Поддержка дифференциального выхода обеспечивает снижение уровня шума и увеличивает помехоустойчивость.
• Rail-to-Rail выход: Поддержка выходного сигнала, который может достигать крайних значений напряжения питания, упрощает проектирование схем с минимальной погрешностью.
• Простота использования: Плата поставляется в полностью собранном виде, что позволяет сразу приступить к испытаниям.

Недостатки

• Потребление мощности: Отладочные платы могут потреблять больше энергии по сравнению с конечным конструктивом устройства, что может потребовать дополнительного учета при проектировании батарейных систем.
• Стоимость: Высокая производительность может сопровождаться более высокой стоимостью по сравнению с менее мощными аналогами.

Типовое использование

• Системы связи: В приложениях, требующих высокочастотной передаче сигнала с минимальными искажениями.
• Оборудование для тестирования и измерений: Применение в устройствах, где требуется высокая точность и быстродействие.
• Медицинское оборудование: Использование в медицинской электронике, где важны высокая точность и низкий уровень шумов.

Рекомендации по применению

• Правильное подключение питания: Обеспечьте надлежащее питание в диапазоне 2.7В до 5.25В для стабильной работы устройства.
• Использование высококачественных компонентов: Используйте качественные пассивные компоненты для минимизации шумов и искажений.
• Обеспечение надлежащей экранировки: В высокочастотных приложениях рекомендуется обеспечить экранирование для уменьшения помех.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Число каналов: 1
• Тип выхода: Дифференциальный, Rail-to-Rail
• Скорость нарастания: 450 В/мкс
• Полоса пропускания (-3 дБ): 600 МГц
• Выходной ток на канал: 65 мА
• Ток потребления (основная микросхема): 27.8 мА
• Тип платы: Полностью собранная оценочная плата
• Содержимое поставки: Плата
• Используемая микросхема: LTC6404-1

Возможные аналоги

• AD8138: Дифференциальный усилитель с подобными характеристиками.
• THS4508: Высокоскоростной дифференциальный усилитель от Texas Instruments.

DC1147A-A обеспечивает удобный способ оценки производительности микросхемы LTC6404-1 и может быть полезна для быстрого прототипирования и тестирования высокочастотных дифференциальных сигналов в различных приложениях.
