DC1133A-A

DC1133A-A от Analog Devices

Общее описание

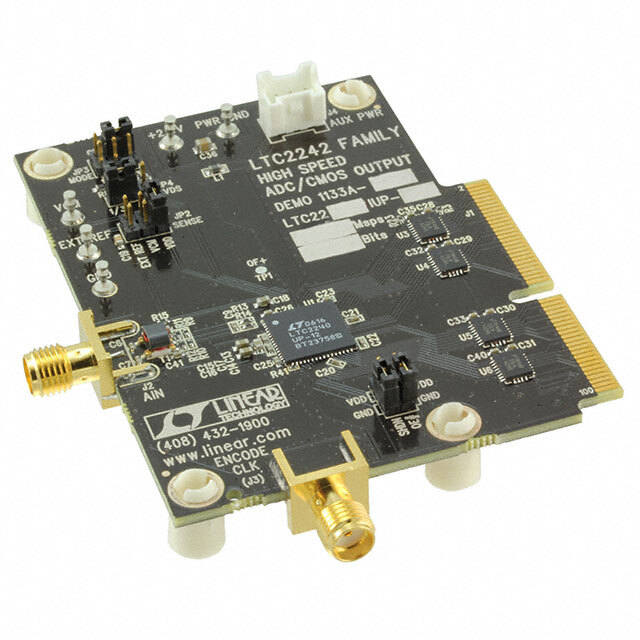

DC1133A-A — это демонстрационная плата для 12-битного аналого-цифрового преобразователя (ADC) LTC2242-12 производства компании Analog Devices. Эта плата предназначена для облегчения тестирования и оценки производительности LTC2242-12, который способен выполнять оцифровку сигналов с частотой до 250 миллионов выборок в секунду (MSPS).

Преимущества

• Высокая точность и скорость: 12-битная разрешающая способность и частота выборки до 250 MSPS обеспечивают отличную точность и скорость оцифровки.
• Простота использования: Демонстрационная плата готова к использованию сразу после подключения, что упрощает тестирование и прототипирование.
• Совместимость с различными интерфейсами: Плата поддерживает интерфейсы CMOS и LVDS, что делает её универсальной для различных применений.

Недостатки

• Высокое энергопотребление: Потребление мощности в режиме работы может достигать 858 мВт при максимальной частоте выборки, что требует надежного источника питания и может ограничить использование в энергоэффективных приложениях.
• Ограниченная функциональность: Плата предназначена для тестирования и оценки и может не содержать всех функций, необходимых для конечного приложения.

Типовое использование

• Радиосистемы: высокая частота выборки и точность делают эту плату идеальной для применения в радиосистемах.
• Медицинская электроника: использование в устройствах для обработки сигналов в медицинских приборах.
• Научные приборы: анализ сигналов высокой частоты в различных научных экспериментах.

Рекомендации по применению

• Убедитесь в стабильности источника питания перед началом работы, чтобы избежать искажений данных.
• Используйте экранированные кабели для минимизации электромагнитных помех при подключении входных сигналов.
• Для получения максимальной производительности проводите тестирование и калибровку при стабильных температурных условиях.

Основные технические характеристики

• Кол-во АЦП: 1
• Разрядность: 12 бит
• Частота выборки (выборок в секунду): 250 MSPS
• Интерфейс данных: CMOS, LVDS, Parallel
• Входной диапазон: 2 В (пик-пик)
• Потребляемая мощность: 858 мВт при 250 MSPS
• Интегрированный чип: LTC2242-12

Возможные аналоги

• DC1371A-C: демонстрационная плата для LTC2262 от Analog Devices, также поддерживающая 12-битную разрядность, но с различной частотой выборки.
• DC1075A: аналогичная демонстрационная плата для АЦП с различной толщиной и частотой выборки, предлагающая альтернативы для различных приложений.

Используя DC1133A-A, инженеры могут уверенно оценить производительность LTC2242-12 и интегрировать его в свои системы с минимальными усилиями.
