DC1121A

Описание для DC1121A от Analog Devices

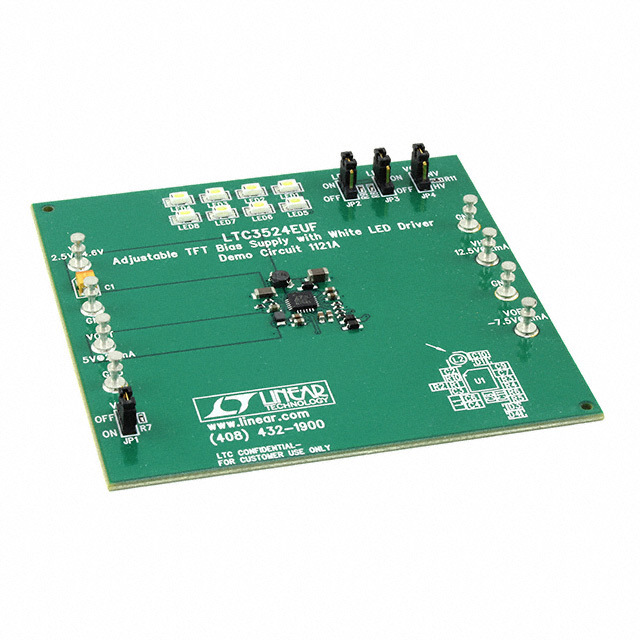

Общее описание: DC1121A — это отладочная плата, разработанная для оценки производительности LTC3524EUF, специализированного DC/DC-преобразователя от Analog Devices. Данная плата предназначена для работы с LCD-питанием и включает три неизоляционных выхода. Она позволяет инженерам легко тестировать и разрабатывать схемы с использованием LTC3524EUF в различных приложениях.

Преимущества:

• Простая и быстрая оценка характеристик LTC3524EUF.
• Три неизоляционных выхода обеспечивают многоканальное питание.
• Полностью укомплектованная плата, готовая к использованию.
• Поддержка широкого диапазона входного напряжения (2.5В - 4.6В).

Недостатки:

• Малая мощность выходных каналов, ограниченная до 25 мА, 2 мА и 2 мА.
• Специализируется на LCD-приложениях и может быть менее подходящей для других типов нагрузок.

Типовое использование:

• Питание ЖК-трансформаторов.
• Мобильные устройства и портативная электроника.
• Прототипирование и тестирование схем с использованием LTC3524EUF.

Рекомендации по применению:

• Обеспечьте правильное подключение входного напряжения в диапазоне 2.5В - 4.6В.
• Следите за температурными режимами, чтобы избежать перегрева компонентов.
• Используйте внешние компоненты согласно спецификациям и рекомендациям производителя для оптимальной работы.

Основные технические характеристики:

• Входное напряжение: 2.5В - 4.6В
• Выходное напряжение: 5В, 12.5В, -7.5В
• Токи на выходах: 25 мА, 2 мА, 2 мА
• Топология регулятора: Повышающий (Boost)
• Частота переключения: 1.5МГц
• Тип платы: Полностью укомплектованная
• Используемый IC: LTC3524EUF

Возможные аналоги:

• LTC3525EUF (похожие функции, другой диапазон входного напряжения и выходная мощность)
• TPS65131 от Texas Instruments (тоже специализирован для ЖК-приложений с многопитанием)

Заключение: DC1121A от Analog Devices — это удобная и эффективная отладочная плата для разработчиков, предоставляющая все необходимые средства для оценки и прототипирования схем с использованием DC/DC-преобразователя LTC3524EUF. Она подходит для разнообразных приложений, особенно в области мобильной и портативной электроники, где требуется стабильное питание ЖК-экранов.
