DC1116A

DC1116A - Описание

Общее описание

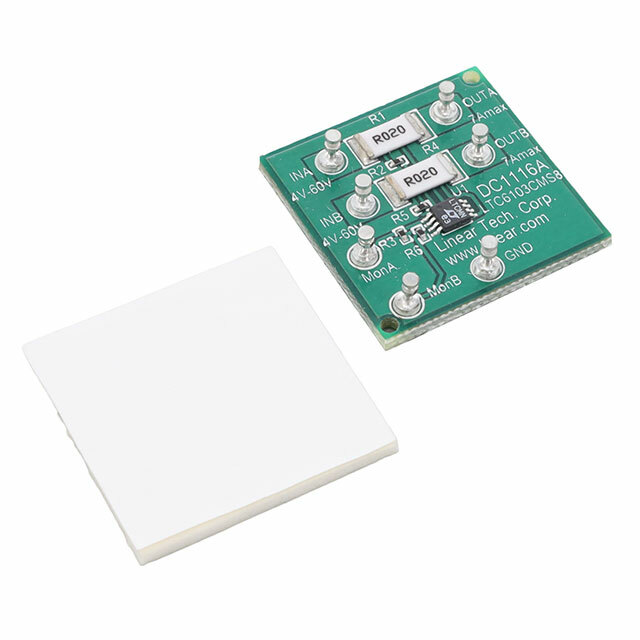

DC1116A представляет собой демонстрационную плату для усилителя измерения тока LTC6103 от компании Analog Devices. Эта плата предназначена для упрощения оценки и разработки приложений, использующих LTC6103, позволяя инженерам легко интегрировать и тестировать возможности высокоточного измерения тока.

Преимущества

• Высокая точность: Обеспечивает точные измерения тока, что необходимо в приложениях, требующих высокой точности.
• Широкий диапазон напряжения питания: Плата поддерживает напряжение питания от 4 В до 60 В, что делает ее универсальным решением для множества задач.
• Легкость использования: Полностью собранная и протестированная плата облегчает начальную настройку и оценку компонентов.

Недостатки

• Ограниченная функциональность для начинающих: Наше использование может потребовать знаний в области электроники и базовой работы с усилителями.

Типовое использование

• Источники питания
• Средства управления зарядом и батареями
• Силовые системы в автомобилях
• Электроника для промышленной и медицинской автоматизации

Рекомендации по применению

1. Подключение к приложению: Подсоедините DC1116A к вашей цепи измерения тока, следуя технической документации.
2. Калибровка: Произведите настройку и калибровку системы для получения наилучших результатов измерения.
3. Симуляция и тестирование: Используйте симуляционные инструменты для тестирования и оптимизации измерений в вашей схеме.

Основные технические характеристики

• Количество каналов на ИС: 2 - Два
• Тип усилителя: Токовый датчик
• Ток - выход на канал: 1 мА
• Текущий ток потребления (основная ИС): 390 µA
• Напряжение питания (в зависимости от входа): От 4 В до 60 В, ±2 В до ±30 В
• Тип платы: Полностью собранная

Возможные аналоги

• LTC6101: Одноканальная версия этого усилителя измерения тока.
• INA180: Альтернатива от Texas Instruments с похожими параметрами.
• MAX4080: Усилитель измерения тока от Maxim Integrated с расширенным диапазоном напряжений.

Использование демонстрационной платы DC1116A позволит вам эффективно оценить работу LTC6103 и внедрить его функциональность в ваши проекты с минимальными усилиями.
