DC1106A

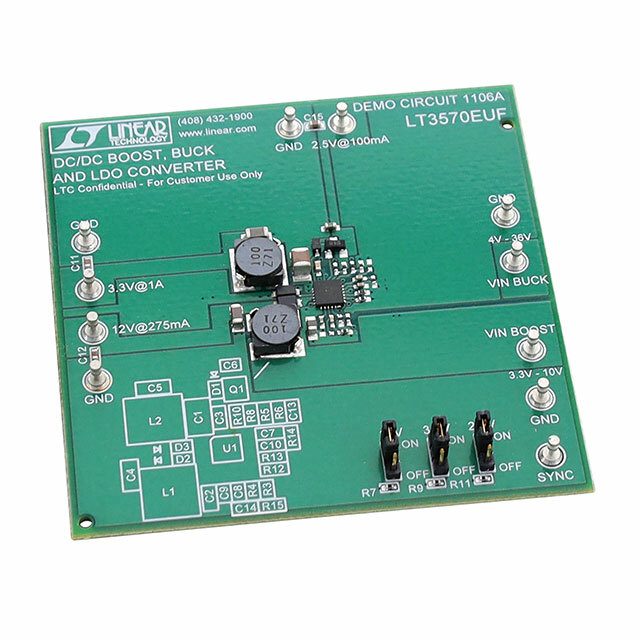

DC1106A - Evaluation Board для LT3570 от Analog Devices

Общее описание: DC1106A — это демонстрационная плата для LT3570, многовыходного DC/DC преобразователя с тремя выходами, который предлагает как повышающие (Boost), так и понижающие (Buck) топологии. Эта плата позволяет инженерам протестировать и оценить производительность интегральной схемы LT3570 в условиях реальной работы.

Преимущества:

• Многофункциональность: Включает как повышающие, так и понижающие преобразователи, что делает ее удобной для различных применений.
• Высокая эффективность: Предлагает высокую степень эффективности преобразования энергии, минимизируя потери мощности.
• Компактность: Компактный дизайн платы упрощает интеграцию в существующие системы и прототипы.
• Полная комплектация: Плата полностью собрана и готова к использованию, что снижает время на начальную настройку.

Недостатки:

• Ограничение по току: Выходы имеют ограничения по максимальному току, что может быть недостатком в некоторых высоконагруженных приложениях.
• Непосредственное применение: Требует базовых знаний об электрических схемах и преобразователях для полноценного использования.

Типовое использование:

• Разработка и тестирование DC/DC преобразователей в лабораторных условиях.
• Оценка производительности LT3570 в прототипах и опытных образцах.
• Применение в системах, требующих надежного и эффективного преобразования энергии, таких как промышленные контроллеры, потребительская электроника и телекоммуникационные устройства.

Рекомендации по применению:

• Изучите документацию и технические характеристики LT3570 для полного понимания возможностей и ограничений.
• Убедитесь, что ваше питание соответствует требованиям входного напряжения (3.3V ~ 10V, 4V ~ 36V).
• Проверьте рабочие параметры в своих условиях, чтобы удостовериться в соответствии выходных напряжений (2.5V, 3.3V, 12V) и токов (100mA, 275mA, 1A) вашему приложению.
• Используйте подходящие инструменты для мониторинга и измерения производительности, такие как осциллографы и мультиметры.

Основные технические характеристики:

• Топология регулятора: Повышающий (Boost), Понижающий (Buck)
• Частота переключения: 500kHz
• Выходное напряжение: 2.5V, 3.3V, 12V
• Выходной ток: 100mA, 275mA, 1A
• Входное напряжение: 3.3V ~ 10V, 4V ~ 36V
• Тип платы: Полностью собранная, готовая к использованию
• Комплект поставки: Плата

Возможные аналоги:

• DC1105A: Похожая плата для LT3571, аналогичного многовыходного DC/DC преобразователя.
• DC1011A: Демонстрационная плата для LTC3440, которая также поддерживает как повышающие, так и понижающие преобразователи.

DC1106A от Analog Devices предлагает гибкое и эффективное решение для разработчиков, работающих с многовыходными DC/DC преобразователями. Пользователи могут быстро интегрировать и протестировать LT3570 в своих проектах, значительно сокращая время на разработку и обеспечение высоких стандартов производительности.
