DC1098A-D

Описание DC1098A-D от Analog Devices

Общее описание

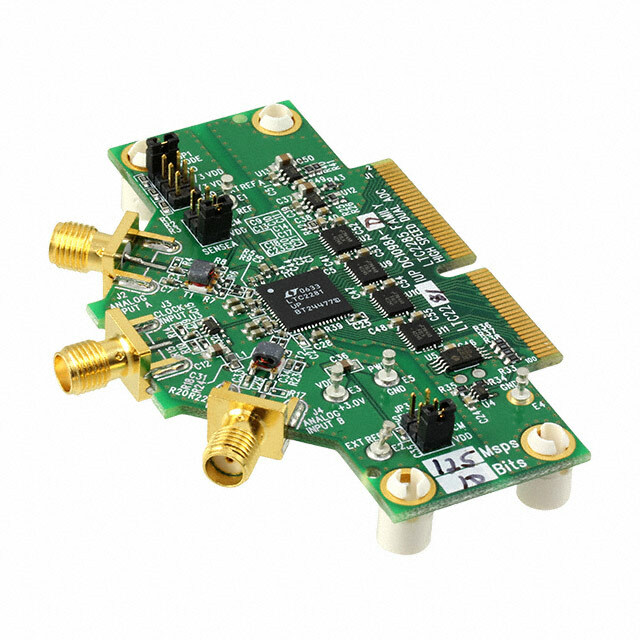

DC1098A-D – это оценочная плата (evaluation board) для 10-битного аналогово-цифрового преобразователя LTC2281 от компании Analog Devices. Эта плата предназначена для анализа характеристик и возможностей высокоскоростного АЦП, обеспечивающего частоту дискретизации до 125 MSPS (миллионов выборок в секунду).

Преимущества

• Высокоскоростное преобразование: Частота дискретизации до 125 MSPS позволяет использовать АЦП в приложениях с высокими требованиями к скорости обработки данных.
• Широкий входной диапазон: Входной диапазон составляет 2 В пик-пик, что делает его подходящим для различных сигналов.
• Легкость интеграции: Плата поставляется полностью готовой для использования, что позволяет быстро начать работу с устройством.
• Снижение энергопотребления: Номинальная потребляемая мощность составляет 790 мВт при максимальной частоте дискретизации.

Недостатки

• Ограничение разрядности: 10-битная разрядность может быть недостаточной для приложений, требующих более высокой точности.
• Параллельный интерфейс: Плата использует параллельный интерфейс, который может быть неудобен для некоторых современных применений с последовательными интерфейсами.

Типовое использование

• Обработка сигналов
• Радары и радиолокационные системы
• Измерительное оборудование
• Системы связи
• Медицинские сканеры

Рекомендации по применению

• Питание: Убедитесь, что питание в номинальных пределах для достижения оптимальной производительности.
• Качество сигнала: Используйте качественные источники сигналов и надлежащую экранировку для минимизации помех и искажений.
• Настройка и калибровка: Проводите регулярную калибровку и настройку системы для поддержания высокой точности преобразований.

Основные технические характеристики

• Частота дискретизации: 125 MSPS
• Разрядность: 10 бит
• Интерфейс данных: Параллельный
• Входной диапазон: 2 В пик-пик
• Потребляемая мощность (при 125 MSPS): 790 мВт
• Управляемый компонент: LTC2281
• Комплектация: Плата

Возможные аналоги

• AD9251BCPZ-125 (Analog Devices): 10-бит, 125 MSPS, аналоговые параметры сходны.
• ADS62C15IRGZR (Texas Instruments): 11-бит, 125 MSPS, аналогичные функциональные возможности.
• MAX11202AUE+ (Maxim Integrated): 10-бит, 105 MSPS, аналогичная производительность.

DC1098A-D – это идеальный инструмент для инженеров-разработчиков и исследователей, занимающихся высокоскоростным преобразованием аналоговых сигналов в цифровой формат, предоставляющий удобство и высокую точность.
