DC1092A от Analog Devices

Общее описание

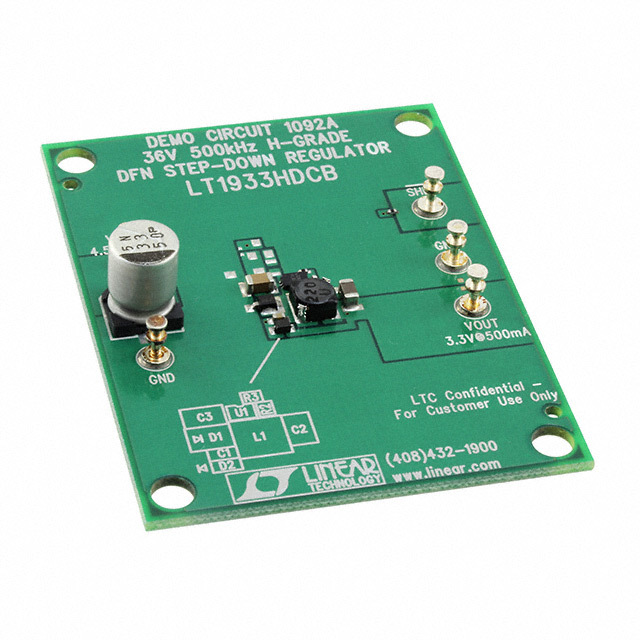

DC1092A — это отладочная плата для DC/DC-преобразователя понижающего типа LT1933, разработанная компанией Analog Devices. LT1933 представляет собой микросхему понижающего импульсного регулятора, которая способна преобразовывать входное напряжение в диапазоне от 4.5 В до 36 В в стабильное выходное напряжение 3.3 В при выходном токе до 0.5 А. Отладочная плата DC1092A полностью собрана и готова к использованию, что позволяет разработчикам быстро и легко оценить работу LT1933 в своих приложениях.

Преимущества

• Широкий диапазон входного напряжения: 4.5 В до 36 В, что делает эту плату подходящей для различных источников питания.
• Высокая эффективность: Использование понижающего преобразователя обеспечивает высокую эффективность преобразования энергии до 90%.
• Компактные размеры: Позволяет легко интегрировать плату в прототипы и конечные устройства.
• Простота использования: Поставка платы в полностью собранном виде упрощает процесс оценки и прототипирования.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен 0.5 А, что может быть недостаточно для некоторых приложений с более высокими требованиями к питанию.
• Фиксированное выходное напряжение: Выходное напряжение в 3.3 В не регулируется, что может ограничить гибкость для некоторых пользователей.

Типовое использование

• Портативные устройства: Используется для питания различных портативных электронных устройств.
• Промышленные системы: Применяется в системах автоматизации и управления, где требуется стабилизированное питание от различных входных источников.
• Автомобильные приложения: Использование в автомобильных системах позволяет преобразовывать напряжение аккумулятора в более стабильное питание.

Рекомендации по применению

• Тестирование и отладка: Используйте DC1092A для быстрой оценки и проверки работы LT1933 в вашем проекте.
• Разработка опытных образцов: Интегрируйте плату в опытные образцы ваших устройств для проверки их работы в реальных условиях.
• Обучение и демонстрации: Плата может быть полезна для обучающих целей и демонстрации работы понижающих преобразователей.

Основные технические характеристики

• Тип регулятора: Понижающий (Buck)
• Входное напряжение: от 4.5 В до 36 В
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 500 мА
• Частота переключения: 500 кГц
• Размеры платы: Компактные размеры, удобные для интеграции

Возможные аналоги

• DC1138A: Отладочная плата для понижающего преобразователя LT3693, поддерживающего больший выходной ток.
• DC2089A: Плата для оценки работы преобразователя LT8610, который также предлагает отличный диапазон входного напряжения и высокую эффективность.

Используйте данную информацию для выбора компонентов и оптимизации ваших проектов, используя возможности, которые предоставляет DC1092A.
