DC1091A

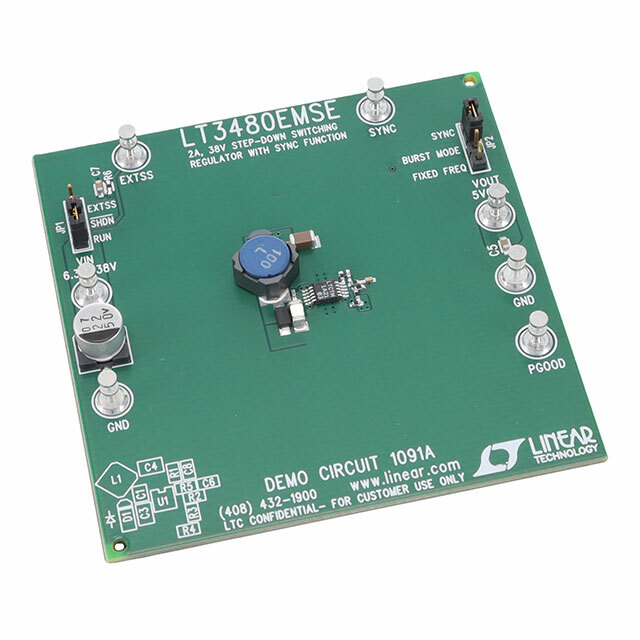

Плата оценки DC1091A от Analog Devices

Общее описание: Плата оценки DC1091A предназначена для демонстрации возможностей понижающего DC/DC-регулятора LT3480 от Analog Devices. Этот модуль является высокоэффективным решением с синхронным выпрямителем и работает в широком диапазоне входных напряжений. Плата полностью собрана и протестирована, что позволяет быстро и легко оценить ключевые характеристики LT3480 в реальных условиях.

Преимущества:

• Высокая эффективность: Плата обеспечивает высокий КПД, что помогает сократить потери энергии и тепловыделение.
• Широкий диапазон входных напряжений: от 6.3 В до 38 В, что подходит для различных приложений.
• Готовое решение: полностью собранная и протестированная плата, упрощая процесс оценки и тестирования.
• Компактные размеры: позволяет использовать в малогабаритных приложениях.

Недостатки:

• Фиксированное выходное напряжение (5 В), что может не удовлетворить всех пользователей.
• Максимальный выходной ток 2 А может быть недостаточным для некоторых приложений.

Типовое использование:

• Питание микроконтроллеров и других цифровых схем.
• Применения в системах промышленной автоматизации.
• Питание периферийных устройств.
• Системы телекоммуникаций и передачи данных.

Рекомендации по применению:

1. Подключение источника питания: Подключите входные клеммы платы к источнику питания с напряжением от 6.3 В до 38 В.
2. Нагрузка: Подключите нагрузку к выходным клеммам для получения стабилизированного напряжения 5 В и тока до 2 А.
3. Мониторинг: Используйте осциллограф и другие измерительные приборы для мониторинга работы платы и регулирования параметров в зависимости от ваших приложений.

Основные технические характеристики:

• Входное напряжение (Vin): 6.3 В ~ 38 В
• Выходное напряжение (Vout): 5 В
• Максимальный выходной ток: 2 А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 550 кГц
• Тип платы: Полностью собранная
• Используемая микросхема: LT3480

Возможные аналоги:

• DC1092A: Плата оценки для регулируемого понижающего DC/DC-регулятора LT3481.
• DC1093A: Плата оценки для понижающего DC/DC-регулятора с фиксированным выходным напряжением LT3482.
• DC1094A: Плата оценки для синхронного понижающего регулятора LT3483.

Заключение

Плата оценки DC1091A от Analog Devices является удобным инструментом для разработчиков, позволяющим быстро и эффективно оценить работу понижающего DC/DC-регулятора LT3480 в различных приложениях. Использование этой платы помогает ускорить процесс разработки и позволяет быстро и точно настроить параметры системы.
