DC1087A

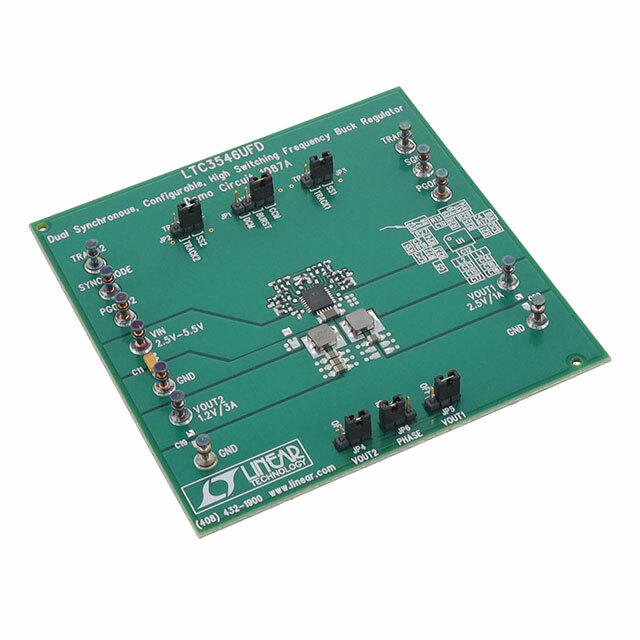

Демонстрационная плата DC1087A от Analog Devices

Общее описание

Демонстрационная плата DC1087A предназначена для оценки работы DC-DC понижающего преобразователя LTC3546UFD от Analog Devices. Плата позволяет протестировать все функциональные возможности микросхемы и провести различные эксперименты с параметрами схемы. Точная конструкция платы помогает упростить интеграцию и тестирование устройства, что делает её незаменимым инструментом для разработчиков.

Преимущества

• Двойной выходной канал: Позволяет получать два независимых выходных напряжения.
• Низкий уровень шума: Встроенный регулятор частоты уменьшает электромагнитные помехи (EMI).
• Компактный дизайн: Плата имеет небольшие размеры, что позволяет удобно интегрировать её в различные системы.
• Высокая эффективность: Обеспечивает высокий КПД при преобразовании энергии.

Недостатки

• Ограниченный входной диапазон: Плата поддерживает входное напряжение в пределах 2,5–5,5 В, что ограничивает её использование в приложениях с более высоким напряжением.
• Фиксированные параметры: Некоторые параметры платы, такие как выходное напряжение, зафиксированы, что может не подходить для всех приложений.

Типовое использование

Демонстрационная плата DC1087A предназначена для применения в различных областях, включая:

• Промышленные и бытовые системы питания
• Портативные устройства и гаджеты
• Телекоммуникационное оборудование
• Медицинские приборы
• Автомобильная электроника

Рекомендации по применению

• Тестирование и отладка: Плата идеально подходит для начального тестирования и отладки цепей преобразования энергии.
• Оценка характеристик: Помогает в проведении точной оценки параметров и характеристик микросхемы LTC3546UFD в различных условиях эксплуатации.
• Прототипирование: Может быть использована при быстром прототипировании новых устройств и систем.

Основные технические характеристики

• Выходное напряжение: 1,2 В; 2,5 В
• Выходной ток: 3 А; 1 А
• Входное напряжение: 2,5 В – 5,5 В
• Топология: Понижающий (Buck)
• Частота переключения: 1,5 МГц
• Тип платы: Полностью укомплектованная (Fully Populated)
• Используемая микросхема: LTC3546UFD

Возможные аналоги

• DC1687A: Аналогичная демонстрационная плата для микросхемы LTC3547.
• DC1210A: Плата для оценки понижающего преобразователя LTC3406B, также от Analog Devices.
• DC2086A: Демонстрационная плата для микросхемы LTC3544, если требуется решение с другой топологией и характеристиками.

Заключение

Демонстрационная плата DC1087A от Analog Devices является отличным инструментом для быстрого тестирования и оценки возможностей понижающего преобразователя LTC3546UFD. Её высокая эффективность и компактные размеры делают её удобной для использования в широком круге приложений.
