DC1084A-A от Analog Devices

Общее описание

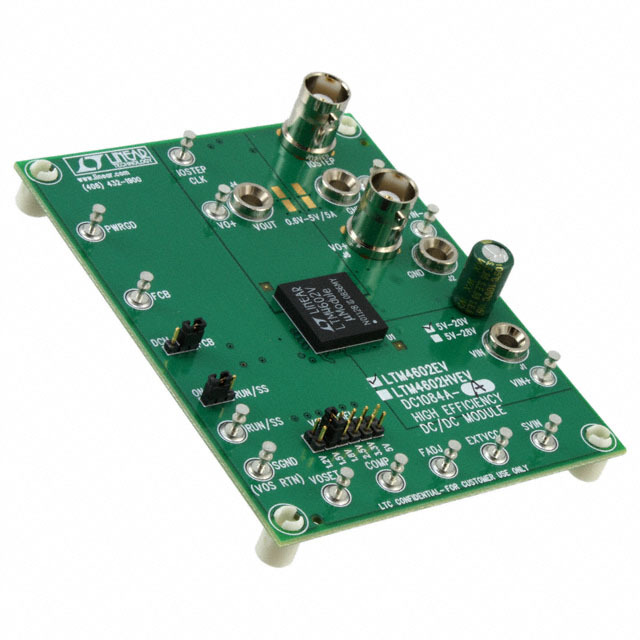

DC1084A-A - это демонстрационная плата для микромодуля (µModule®) DC/DC преобразователя LTM4602 компании Analog Devices. Этот модуль нацелен на снижение напряжения (step-down) с одним неинвертируемым выходом и предназначен для оценки характеристик и возможностей LTM4602 в приложениях с различными входными и выходными параметрами.

Преимущества

• Компактный размер: Минимальное занимаемое пространство на печатной плате.
• Простота использования: Готовая к использованию плата с настроенными параметрами для быстрого тестирования.
• Гибкость: Поддержка различных выходных напряжений.
• Надежность: Высокая степень интеграции и защита компонентов.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен 6А, что может не подойти для всех приложений.
• Стоимость: Возможность более дорогостоящего решения по сравнению с отдельными компонентами.

Типовое использование

• Прототипирование и разработка: Идеально подходит для быстрого тестирования и настройки.
• Телекоммуникации и дата-центры: Применяется в системах с высокими требованиями к плотности мощности.
• Промышленная электроника: Используется в различных промышленных устройствах и оборудовании.
• Медицинское оборудование: Может использоваться в медицинских приборах, где требуется стабильное питание.

Рекомендации по применению

1. Подключение входного напряжения: Убедитесь, что напряжение питания находится в пределах от 4.5В до 20В.
2. Настройка выходного напряжения: Регулируйте выходное напряжение в соответствии с требованиями вашей системы, выбирая подходящий диапазон (0.6В, 1.2В, 1.5В, 1.8В, 2.5В, 3.3В, или 5В).
3. Мониторинг температуры: Следите за тепловыми характеристиками для предотвращения перегрева.
4. Использование в системе: Интегрируйте плату в вашу систему для краткосрочных или долгосрочных испытаний.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Входное напряжение: 4.5В ~ 20В
• Выходное напряжение: 0.6В, 1.2В, 1.5В, 1.8В, 2.5В, 3.3В, или 5В (регулируемое)
• Выходной ток: До 6А
• Частота переключения: 800кГц
• Тип платы: Полностью собранная
• Используемый микросхема: LTM4602
• Комплектующие: Включает в себя плату

Возможные аналоги

• LTM4601A: Усовершенствованный модуль с похожими характеристиками и дополнительными функциями.
• DC1532A-A: Альтернативная демонстрационная плата для других преобразователей от Analog Devices.

Демонстрационная плата DC1084A-A является превосходным выбором для разработчиков и инженеров, которые нуждаются в надежном и гибком решении для оценки производительности и функциональности DC/DC преобразователей в своих проектах.
