DC1072B

Описание DC1072B от Analog Devices

Общее описание

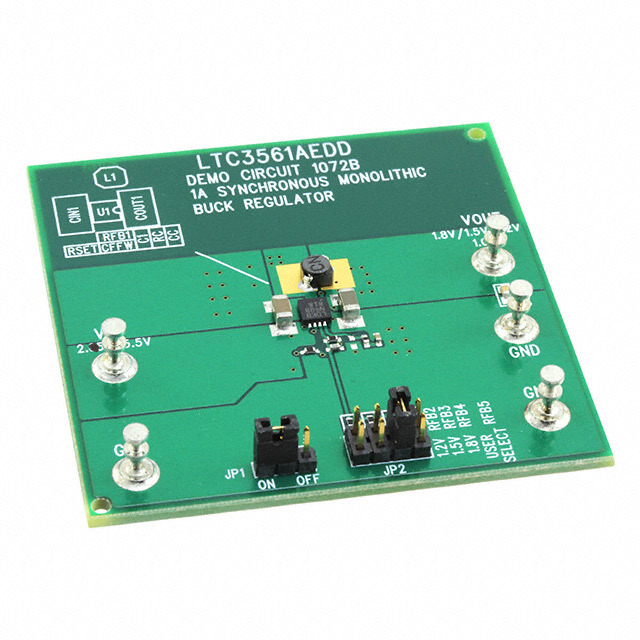

DC1072B – это демонстрационная плата от Analog Devices, предназначенная для оценки возможностей LTC3561A. LTC3561A – это понижающий (Buck) DC/DC-преобразователь с фиксированным выходным напряжением, рассчитанный на высокую эффективность работы в нагрузках до 1А. Эта плата идеально подходит для прототипирования и тестирования в различных приложениях, требующих стабильного пониженного напряжения.

Преимущества

• Высокая эффективность: Эффективность преобразования достигает 95%, что позволяет уменьшить потери энергии и снизить тепловыделение.
• Компактные размеры: Pлатформа имеет небольшой форм-фактор, что делает её удобной для интеграции в ограниченные пространства.
• Низкий уровень пульсаций на выходе: Плата обеспечивает стабильное выходное напряжение с минимальными пульсациями и шумами.
• Простота использования: Полностью укомплектованная плата готова к работе сразу после распаковки.

Недостатки

• Ограниченный диапазон входного напряжения: Поддерживает входное напряжение только от 2.5V до 5.5V, что может ограничить использование в некоторых приложениях.
• Фиксированное выходное напряжение: Выходное напряжение фиксировано и не может быть динамически изменено.

Типовое использование

• Питание микроконтроллеров и цифровых систем
• Приложения с батарейным питанием
• Портативные устройства
• Регулируемые источники питания в системах с низким энергопотреблением

Рекомендации по применению

1. Проверьте параметры входного питания: Убедитесь, что источник питания, подключаемый к плате, соответствует диапазону входного напряжения (2.5V до 5.5V).
2. Подключение нагрузки: Нагрузка не должна превышать максимальный выходной ток в 1А.
3. Монтаж и отладка: Плата готова к использованию без необходимости пайки дополнительных компонентов. Однако рекомендуется использовать её совместно с измерительными приборами для контроля параметров выходного напряжения и текущей эффективности.

Основные технические характеристики

• Входное напряжение: 2.5V - 5.5V
• Выходное напряжение: 1.2V, 1.5V или 1.8V (зависит от версий платы)
• Выходной ток: До 1А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 1МГц
• Тип платы: Полностью укомплектованная
• Используемый микросхема: LTC3561A

Возможные аналоги

• DC1209A: Демонстрационная плата для LTC3560, аналогичный понижающий преобразователь, поддерживающий немного более широкий диапазон выходных напряжений.
• DC9000A: Плата для LTC3540, аппаратно схожий преобразователь с аналогичным диапазоном входного напряжения.

На странице продукта в интернет-магазине можно также предоставить ссылки на документацию и руководства пользователя для более подробной технической информации.
