DC1057A

DC1057A от Analog Devices

Общее описание

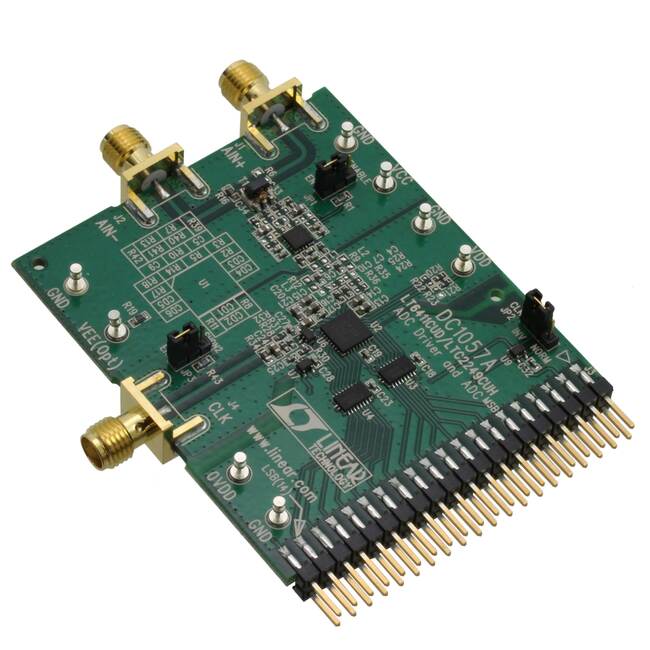

DC1057A – это демонстрационная плата, разработанная для оценки работы интегральной схемы двойного симметричного размаха напряжения LT6411 и высокоскоростного аналого-цифрового преобразователя (АЦП) LTC2249 от компании Analog Devices. Платформа предоставляет удобный и функциональный инструмент для анализа и тестирования характеристик этих компонентов в различных приложениях.

Преимущества

• Высокая точность: Обеспечивает 14-битную точность при скорости выборки до 80 мегавыборок в секунду (MSPS).
• Удобство использования: Компактная и интегрированная плата позволяет легко проводить тестирование и измерения.
• Высокая производительность: LTC2249 имеет низкое энергопотребление при высокой скорости выборки.
• Гибкость настроек: Плата поддерживает различные режимы работы, обеспечивая гибкость при тестировании ваших схем.

Недостатки

• Специализированное применение: Требует некоторых знаний в области электроники и работы с аналоговыми и цифровыми сигналами, что может усложнить использование для начинающих пользователей.
• Может потребоваться дополнительное оборудование: Для проведения полного спектра тестов могут потребоваться дополнительные осциллографы, источники питания и другое оборудование.

Типовое использование

• Прототипирование и тестирование: Идеально подходит для разработки и тестирования систем, использующих высокоскоростные аналого-цифровые преобразователи.
• Образовательные цели: Полезна для обучения и проведения лабораторных занятий в университетах и учебных заведениях.
• Исследовательская деятельность: Применяется в исследовательских лабораториях для тестирования новых решений и схем.

Рекомендации по применению

• Правильное подключение: Убедитесь, что все подключения и схемное соединение выполнены правильно перед началом работы.
• Использование stabilizators источников питания: Для достижения наилучших результатов используйте качественные источники питания и стабилизаторы.
• Системы охлаждения: При длительных тестах или работе на высоких частотах рекомендуется использовать системы охлаждения для предотвращения перегрева компонентов.

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 14 бит
• Скорость выборки (MSPS): 80
• Интерфейс данных: Параллельный
• Входной диапазон: ±1В
• Энергопотребление: 222 мВт при 80MSPS
• Поддерживаемые микросхемы: LT6411, LTC2249
• Комплектация: Демонстрационная плата

Возможные аналоги

• DC890B: Альтернативная демоплата для LTC2249 с расширенными функциями анализа.
• DC930A: Демоплата для других 14-битных АЦП от Analog Devices с аналогичными характеристиками.

Использование демонстрационной платы DC1057A даст вам возможность глубже понять и оценить все возможности интегральных схем LT6411 и LTC2249, а также простоту их интеграции в ваши проекты.
