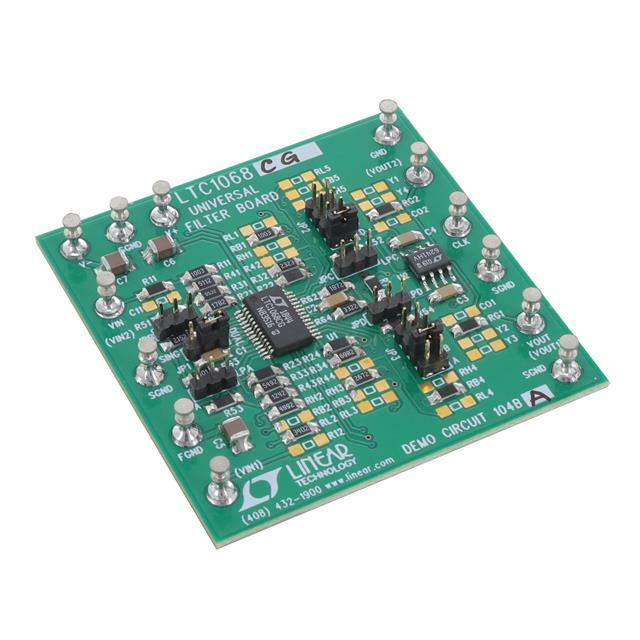

DC104B-A

DC104B-A от Analog Devices

Общее описание

DC104B-A является демонстрационной платой от компании Analog Devices, предназначенной для оценки и тестирования характеристик аналоговых фильтров, использующих интегральную схему LTC1068. Плата поддерживает широкий диапазон фильтров, включая полосовой фильтр (Band Pass), высокочастотный фильтр (High Pass) и низкочастотный фильтр (Low Pass).

Преимущества

• Многофункциональность: Поддержка различных типов фильтров на одной платформе.
• Простота использования: Предварительно настроенная схема, готовая к использованию сразу после распаковки.
• Высокая точность: Основана на LTC1068, который обеспечивает высокую точность фильтрации.
• Гибкость настройки: Возможность изменения конфигурации компонентов для настройки фильтра под конкретные требования.

Недостатки

• Требуется базовое знание электроники: Для полной интеграции и адаптации платы могут потребоваться дополнительные знания в области электроники.
• Ограниченная функциональность: Подходит в основном для задач, связанных с аналоговой фильтрацией.

Типовое использование

• Аналоговая фильтрация: Используется для тестирования и оценки схем с аналоговыми фильтрами.
• Прототипирование: Быстрая разработка прототипов устройств с использованием аналоговых фильтров.
• Обучение и образование: Отличный инструмент для обучения основам аналоговой фильтрации и для проведения лабораторных работ.

Рекомендации по применению

• Подключите демонстрационную плату к источнику сигнала, который необходимо фильтровать.
• Используйте осциллограф для наблюдения за формой и частотными характеристиками выходного сигнала.
• Настройте и измените параметры схемы для достижения нужных характеристик фильтрации.

Основные технические характеристики

• Чип: LTC1068
• Типы фильтров: Полосовой (Band Pass), высокочастотный (High Pass), низкочастотный (Low Pass)
• Питание: 5 В DC (типичное значение)
• Предусмотрены разъемы для ввода и вывода сигналов
• Поддержка изменения конфигурации компонентов

Возможные аналоги

• DC104B-B от Analog Devices: Плта для оценки других вариаций фильтров на основе другого контроллера.
• ADALM2000 от Analog Devices: Платформа для обучения и разработки, включающая функции аналоговой и цифровой фильтрации.

Эта плата великолепно подходит для инженеров и разработчиков, которым нужно протестировать и оптимизировать работу аналоговых фильтров, а также для образовательных целей.
