DC1041A-B

Описание продукта: DC1041A-B от Analog Devices

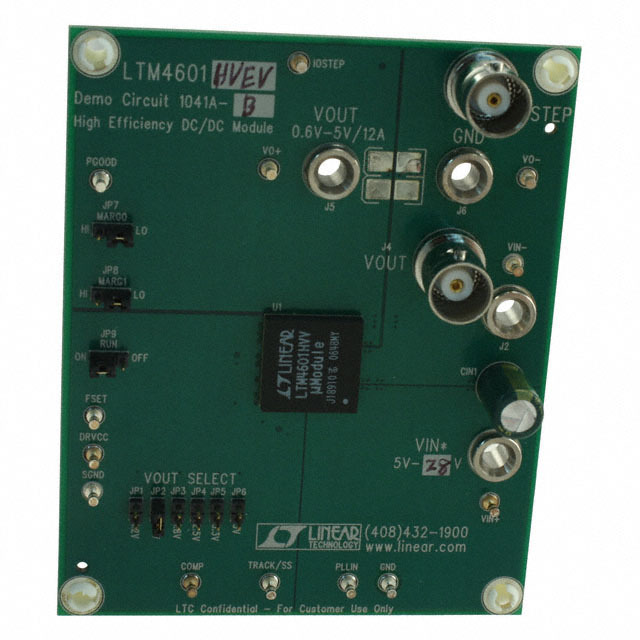

Общая информация: DC1041A-B - это демонстрационная плата для высокоэффективного понижающего регулятора напряжения LTM4601HV µModule® от компании Analog Devices. Она предназначена для упрощения оценки и отладки работы регулятора в различных приложениях.

Преимущества:

• Высокая эффективность преобразования энергии.
• Поддержка широкого диапазона входных напряжений.
• Компактный форм-фактор.
• Простота интеграции и использования.
• Полностью населенная плата для быстрого запуска.

Недостатки:

• Ограниченное количество выходных напряжений без доработок.
• Требуется базовое понимание работы DC/DC преобразователей для оптимальной настройки.

Типовое использование:

• Системы распределенного питания.
• Управление электропитанием сложных устройств.
• Промышленные системы.
• Сетевые устройства и сервера.
• Медицинская аппаратура.

Рекомендации по применению:

• Перед подключением к внешнему оборудованию ознакомьтесь с документацией на LTM4601HV.
• Для достижения оптимальной производительности рекомендуется использовать в условиях, соответствующих спецификациям.

Основные технические характеристики:

• Интерфейсы и типы выходов: 1, не изолированный.
• Выходное напряжение: 0.6В, 1.2В, 1.5В, 1.8В, 2.5В, 3.3В, или 5В.
• Выходной ток: до 12А.
• Входное напряжение: от 4.5В до 28В.
• Топология регулятора: Buck (понижающий преобразователь).
• Частота переключения: 800kHz.
• Тип платы: Полностью населённая.

Возможные аналоги:

• DC1041A-A: Демонстрационная плата с LTM4601 µModule® для не-HV (высоковольтных) приложений.
• EVAL-LTM4630A: Оценочная плата для LTM4630A, которая обеспечивает более высокие токи.

Для получения дополнительной информации и загрузки документации посетите официальный сайт Analog Devices.
