DC1039A-A от Analog Devices

Общее описание

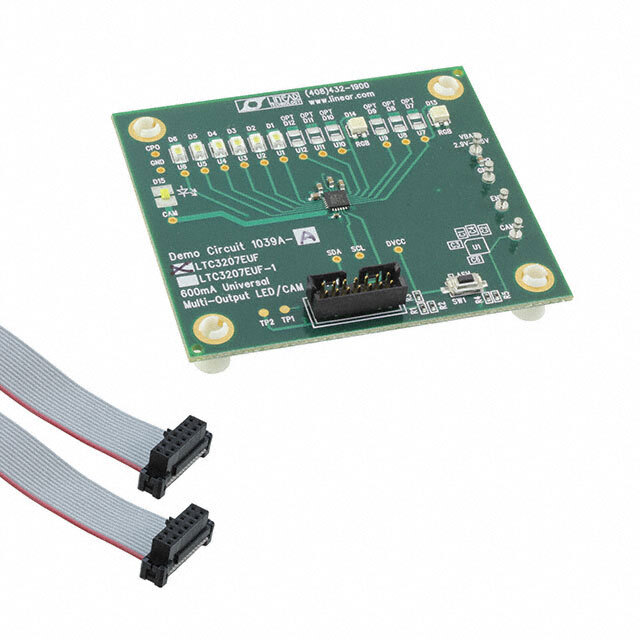

DC1039A-A — это отладочная плата (Evaluation Board) от Analog Devices, предназначенная для тестирования и оценки работы драйвера светодиодов LTC3207. Этот драйвер регулирует яркость до 12 независимых светодиодов с помощью встроенных источников тока и поддерживает диммирование.

Преимущества

• Многоканальное управление: Поддержка до 12 независимых светодиодов.
• Компактный размер: Маленький форм-фактор платы, что облегчает интеграцию.
• Высокая эффективность: Регуляция по току обеспечивает стабильную работу светодиодов.
• Диммирование: Поддержка диммирования для создания различных световых эффектов.

Недостатки

• Ограниченное напряжение входа: Входное напряжение ограничено диапазоном 2.9V ~ 5.5V.
• Неизолированные выходы: Все выходы незаземлены, что может потребовать дополнительных мер предосторожности в некоторых приложениях.

Типовое использование

• Детальная оценка работы драйвера светодиодов LTC3207: Эта плата является идеальным инструментом для разработки и тестирования схемы до окончательной интеграции.
• Проекты освещения: Применяется в различного рода освещении, включая информационные табло, аппаратное освещение и декоративные подсветки.
• Электроника для потребителей: Подходит для использования в мобильных телефонах, планшетах и других устройствах, требующих управления светодиодной подсветкой.

Рекомендации по применению

1. Подключите вход питания: Убедитесь, что подаваемое напряжение соответствует диапазону 2.9V ~ 5.5V.
2. Подключите светодиоды: Используйте соответствующие разъемы и убедитесь в правильности полярности.
3. Используйте функции диммирования: Активируйте и регулируйте диммирование для достижения желаемого эффекта.
4. Наблюдайте за температурой: В случае длительного использования убедитесь, что плата не перегревается.

Основные технические характеристики

• Выходное напряжение: Не применяется (регулируется выходной ток)
• Входное напряжение: 2.9V ~ 5.5V
• Выходной ток на канал: 600mA
• Количество выходов: 12, незаземленные (Non-Isolated)
• Комплектация: Плата, кабели
• Используемая микросхема: LTC3207

Возможные аналоги

• DC1039A-B: Другой вариант отладочной платы для LTC3207, возможны различия в комплектации.
• LTC3207EUFD†: Подобный драйвер светодиодов от Analog Devices, возможен выбор в зависимости от конкретной задачи.

Эта отладочная плата является мощным инструментом для разработчиков, занимающихся проектированием и тестированием светодиодных схем, и поможет в создании эффективных и стабильных решений.
