DC1023A

DC1023A от Analog Devices

Общее описание

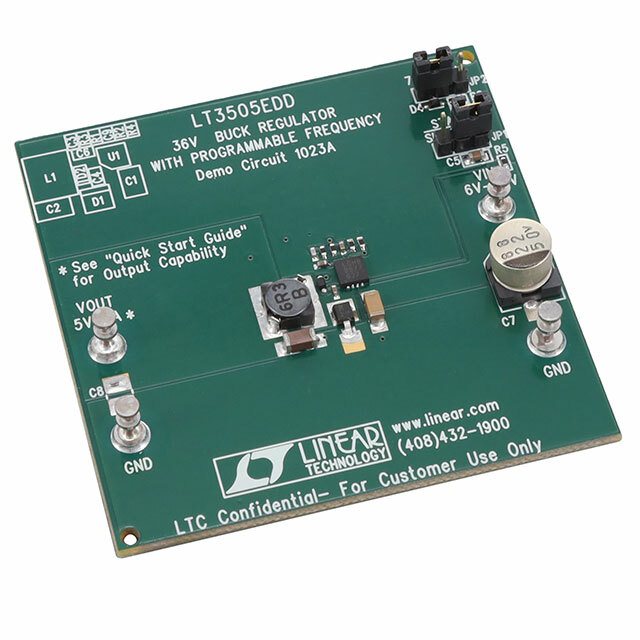

DC1023A - это демонстрационная плата от Analog Devices, предназначенная для оценки и демонстрации возможностей DC/DC преобразователя LT3505EDD. Плата позволяет протестировать работу схемы с понижением напряжения (buck), которая входит в состав этого регулятора, и предоставляет удобную платформу для изучения его характеристик в реальных условиях.

Преимущества

• Высокая эффективность: Позволяет эффективно понижать напряжение с минимальными потерями.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 6 до 36 В.
• Компактные размеры: Удобна для использования в лабораторных условиях и для внедрения в готовые устройства.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток составляет 1 А, что может быть недостаточно для некоторых применений.

Типовое использование

• Прототипирование: DC1023A идеально подходит для разработчиков, которые хотят быстро протестировать работу LT3505 в своих проектах.
• Образовательные цели: Отличный инструмент для студентов и инженеров, изучающих принципы работы DC/DC преобразователей.
• Оценка производительности: Полезна для оценки характеристик и производительности LT3505 в различных условиях нагрузки и напряжения.

Рекомендации по применению

• Подключение питания: Необходимо обеспечить стабильное входное напряжение в пределах от 6 до 36 В для корректной работы схемы.
• Контроль температур: Следует контролировать температуру компонентов при высокой нагрузке, так как может потребоваться дополнительное охлаждение.
• Тестирование нагрузки: Для оценки характеристик, рекомендуется проводить тестирование при различных значениях нагрузки.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Количество выходов: 1, не изолированные
• Выходное напряжение: 5 В
• Выходной ток: До 1 А
• Входное напряжение: От 6 до 36 В
• Частота переключения: 2.2 МГц
• Тип платы: Полностью укомплектованная
• Используемый интегральный компонент: LT3505

Возможные аналоги

• DC1379A: Демонстрационная плата для LT3512EFE, также представляет собой понижающий преобразователь с похожими характеристиками.
• DC1938A: Плата от Analog Devices, использующая другой тип преобразователя DC/DC, но также пригодная для аналогичных применений.

DC1023A - это удобный и функциональный инструмент для всех, кто занимается разработкой и исследованием источников питания на базе LT3505.
