DC093A

DC093A от Analog Devices

Общее описание

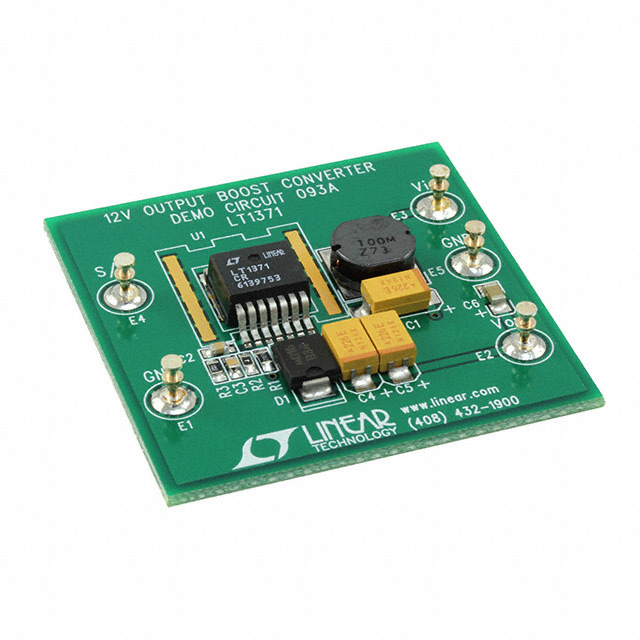

DC093A - это оценочная плата от Analog Devices, предназначенная для оценки возможностей и характеристик контроллера LT1371. LT1371 представляет собой высокоэффективный импульсный DC/DC контроллер с конфигурацией Step-Up (повышающая) и способен обеспечивать выходное напряжение до 12В при входном напряжении в диапазоне от 2.7В до 11В.

Преимущества

• Высокая эффективность: Плата DC093A позволяет достигать высокой эффективности преобразования при использовании LT1371.
• Поддержка широкого диапазона входных напряжений: Плата может работать с входными напряжениями от 2.7В до 11В, что делает ее подходящей для различных приложений.
• Удобство в использовании: Благодаря полной подготовленности и легкости подключения, плата идеально подходит для быстрого тестирования и оценки возможностей контроллера.

Недостатки

• Ограничение по выходному току: Максимальный выходной ток составляет 800 мА, что может быть недостаточно для некоторых приложений.
• Ограниченность в настройке: Как оценочная плата, она не предлагает гибкости в настройке параметров схемы.

Типовое использование

• Оценка и тестирование характеристик контроллера LT1371.
• Разработка прототипов и тестирование систем на базе повышающих (Step-Up) DC/DC преобразователей.
• Образовательные и обучающие проекты по электронике и схемотехнике.

Рекомендации по применению

• Используйте плату DC093A для быстрого и удобного тестирования прототипов схем с повышающим DC/DC преобразователем.
• Учтите ограничение по входному и выходному напряжению при интеграции платы в свою систему.
• Ознакомьтесь с документацией на LT1371 для получения дополнительных рекомендаций и технических подробностей.

Основные технические характеристики

• Основная цель: DC/DC, Step-Up.
• Число выходов и тип: 1, нерегулируемый.
• Выходное напряжение: 12В.
• Выходной ток: 800 мА.
• Входное напряжение: 2.7В ~ 11В.
• Топология регулятора: Boost (повышающая).
• Частота переключения: 500 кГц.
• Тип платы: Полностью подготовленная.
• Комплект поставки: Плата.

Возможные аналоги

• DC1216A: Оценочная плата для LT3952, высоковольтного увеличивающего DC/DC преобразователя.
• DC1837A: Оценочная плата для LT8582, сдвоенного повышающего насыщенного муфт DC/DC преобразователя.

Используя плату DC093A, вы сможете легко и быстро оценить характеристики и возможности LT1371 в ваших приложениях.
