DAC8831ICRGYT

Цифро-аналоговый преобразователь DAC8831ICRGYT от Texas Instruments

Общее описание

DAC8831ICRGYT - это высокоэффективный 16-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments, обеспечивающий точное и быстрое преобразование цифрового сигнала в аналоговый. Особенность данного ЦАП - это одноканальный вывод напряжения (Voltage Output) в компактном корпусе VQFN размером 3.5x3.5 мм. DAC8831ICRGYT идеально подходит для применения в системах, требующих высокой точности и стабильности.

Преимущества

• Высокая точность и разрешение: 16-битный диапазон обеспечивает высокую точность преобразования.

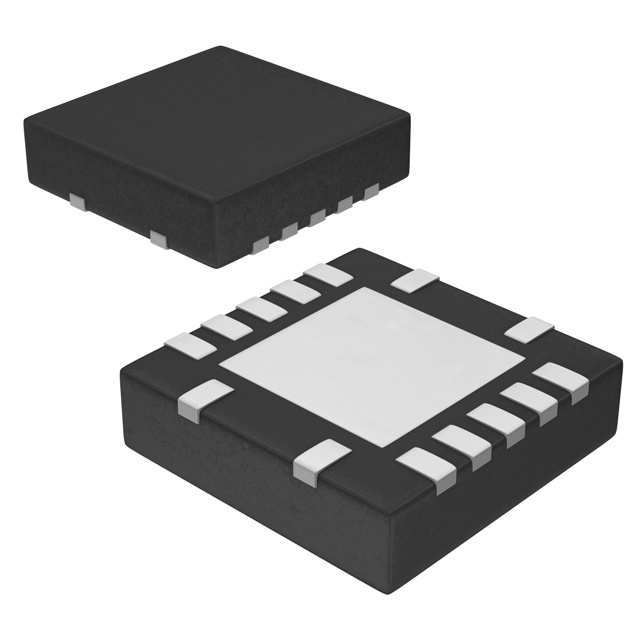

• Компактный корпус: VQFN 14 (3.5x3.5 мм) упрощает интеграцию в портативные и компактные устройства.
• Быстрое время установления: Типичное время установления составляет всего 1 микросекунду, что позволяет использовать преобразователь в быстро реагирующих системах.
• Широкий диапазон напряжения питания: Рабочие напряжения питания (2.7В - 5.5В) делают его совместимым с различными источниками питания.

Недостатки

• Отсутствие буферизированного выхода: Это может потребовать дополнительных компонентов для стабилизации сигнала.

Типовое использование

• Прецизионные измерительные системы
• Системы автоматизированного тестирования
• Управление напряжением в источниках питания
• Аудио устройства высокой точности
• Медицинское оборудование

Рекомендации по применению

• Всегда использовать внешние стабилизированные источники тока или напряжения для питания ЦАП.
• Обеспечивать хорошую фильтрацию питания для снижения уровня шума.
• При необходимости использовать внешние буферные усилители для стабилизации выходного сигнала.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 1 микросекунда (тип.)
• Тип выхода: Напряжение - небуферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.7В ~ 5.5В
• Напряжение питания (цифровое): 2.7В ~ 5.5В
• INL/DNL (LSB): ±0.5, ±0.5
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / корпус устройства: 14-VFQFN с открытой подложкой
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5662BRMZ-1 (Analog Devices)
• MCP4725A0T-E/CH (Microchip Technology)

DAC8831ICRGYT - это надежное и высокоточное решение для различных приложений, требующих превосходного качества цифрового-аналого преобразования.
