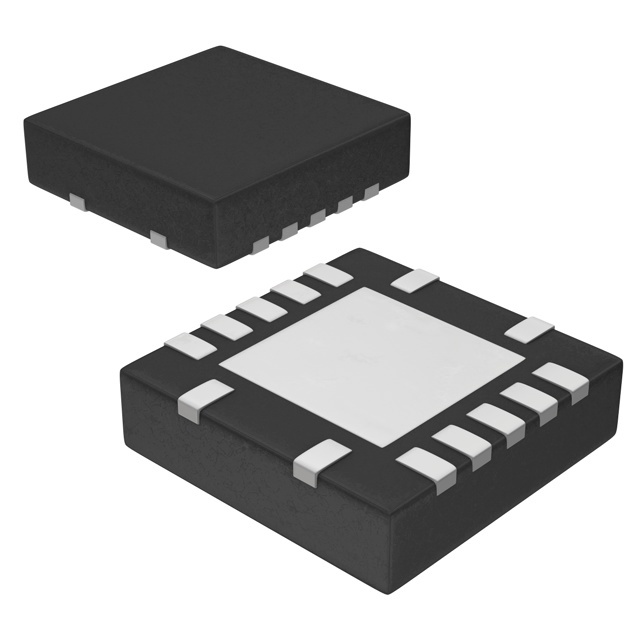

DAC8831ICRGYR

DAC8831ICRGYR от Texas Instruments

Общее описание

DAC8831ICRGYR - это 16-разрядный цифрово-аналоговый преобразователь (DAC) производства Texas Instruments, предназначенный для высокоточных приложений. Основной особенностью этой модели является её линейность и низкое энергопотребление. Устройство поставляется в компактном корпусе 14-VQFN размером 3.5x3.5 мм.

Преимущества

• Высокая Разрядность: Преобразователь имеет разрешение 16 бит, что позволяет достичь высокой точности аналоговых сигналов.
• Компактный корпус: Корпус 14-VQFN обеспечивает компактные размеры и удобство для монтажа на печатные платы с высокой плотностью компонентов.
• Низкое потребление энергии: Устройство работает при напряжении питания от 2.7 до 5.5 В, обеспечивая энергосбережение.
• Внешняя опорная напряжение: Поддержка внешнего опорного напряжения увеличивает гибкость и точность работы.

Недостатки

• Не буферированный выход: Конструкция с не буферированным выходом может потребовать дополнительных компонентов для стабилизации сигнала в некоторых приложениях.
• Отсутсвие дифференциального выхода: Ограничивает возможности интеграции в системы, требующие дифференциальные выходные сигналы.

Типовое использование

• Прецизионные инструменты и системы
• Цифровые источники сигналов
• Системы автоматизации и управления
• Медицинская электроника
• Беспроводные коммуникации
• Промышленная автоматика

Рекомендации по применению

• Используйте внешний опорный источник напряжения для повышения точности.
• Встроенная защита от перегрева гарантирует надежную работу в условиях повышенной температуры.
• Устанавливайте байпасные конденсаторы рядом с выводами питания, чтобы минимизировать шумы и помехи.

Основные технические характеристики

• Разрядность: 16 бит
• Количество каналов: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - не буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного источника: Внешний
• Напряжение питания, аналоговое: 2.7 В ~ 5.5 В
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В
• INL/DNL (наименьшая значащая единица): ±0.5, ±0.5
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус/размер: 14-VQFN (3.5x3.5 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5680BRMZ от Analog Devices
• MCP4911T-E/MS от Microchip Technology
• DAC5681IPFB от Texas Instruments


Используя DAC8831ICRGYR от Texas Instruments, вы получаете высокоточное, энергоэффективное решение для преобразования цифровых сигналов в аналоговые, подходящее для широкого спектра приложений.
