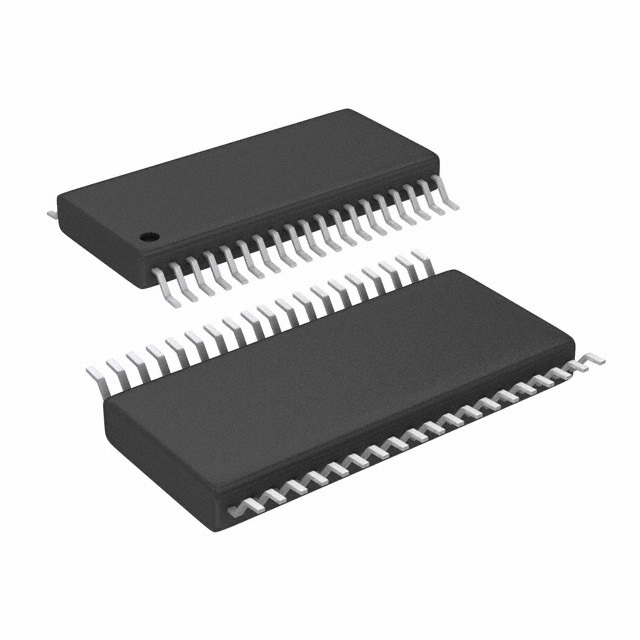

DAC8822QCDBT

DAC8822QCDBT от Texas Instruments

Общее описание

DAC8822QCDBT — это 16-разрядный цифрово-аналоговый преобразователь (ЦАП) производства Texas Instruments. Это два независимых ЦАП с параллельным интерфейсом передачи данных, что позволяет точно контролировать два аналоговых выходных сигнала одновременно. Компонент выполнен в компактном корпусе TSSOP-38, что делает его подходящим для применения в устройствах с ограниченным пространством для монтажа.

Преимущества

• Высокая точность: Благодаря 16-разрядному разрешению обеспечивается высокая точность преобразования.
• Два ЦАП: Наличие двух независимых ЦАП предоставляет гибкость в управлении аналоговыми сигналами.
• Широкий диапазон рабочих напряжений: Поддержка диапазона напряжений питания от 2.7V до 5.5V позволяет использовать компонент в различных приложениях.
• Компактный корпус: Корпус TSSOP-38 занимает меньше места на плате, чем более крупные корпуса, что облегчает интеграцию в компактные устройства.

Недостатки

• Не буферизованный выход: Это требует использования внешнего буфера для определенных приложений.
• Требуется внешний источник опорного напряжения: Для правильной работы нужен внешний источник опорного напряжения.

Типовое использование

• Системы управления и автоматизации
• Тестовое и измерительное оборудование
• Медицинские приборы
• Телекоммуникационные системы

Рекомендации по применению

• Включайте внешний буфер для случаев, когда требуется буферизованный выходной сигнал.
• Используйте стабильные внешние опорные напряжения для минимизации ошибок преобразования.
• Следите за соответствием напряжений питания требованиям компонента для избегания сбоев в работе.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 2
• Время установления: 500 нс (типичное)
• Тип выхода: Токовый, не буферизованный
• Дифференциальный выход: Нет
• Интерфейс передачи данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое и цифровое): 2.7V ~ 5.5V
• Точность (INL/DNL): ±1 LSB (максимум), ±0.5 LSB
• Архитектура: Умножающий ЦАП
• Температура эксплуатации: -40°C ~ 125°C
• Корпус: TSSOP-38

Возможные аналоги

• AD5547 от Analog Devices
• DAC8043 от Texas Instruments
• LTC2602 от Linear Technology

DAC8822QCDBT — это высококачественный и точный компонент, который может найти множество применений в различных областях, где требуется точное управление аналоговыми сигналами.
