DAC8811ICDRBT от Texas Instruments

Общее описание

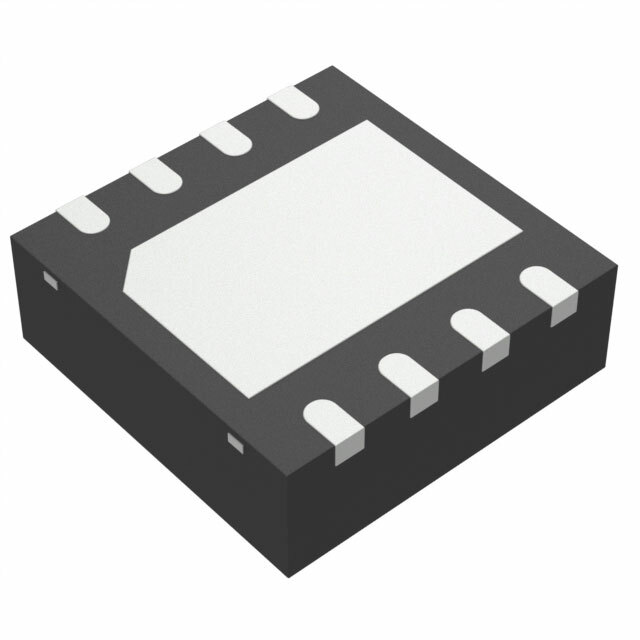

DAC8811ICDRBT – это 16-разрядный цифровой-аналоговый преобразователь производства Texas Instruments, предназначенный для высокоточных приложений. Этот компонент позволяет преобразовывать цифровые сигналы в аналоговые с высокой точностью и стабильностью. DAC8811ICDRBT выпускается в корпусе 8-SON (3x3 мм), что делает его компактным и удобным для монтажа на печатной плате.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает очень высокую точность преобразования.
• Широкий диапазон питающих напряжений: поддержка аналогового и цифрового питающих напряжений от 2.7V до 5.5V.
• Высокая скорость установки: типичное время установления сигнала составляет 500 нс, что позволяет использовать его в быстродействующих системах.
• Удобный интерфейс: поддержка SPI для простой интеграции в системы управления.

Недостатки

• Внешний опорный источник: требуется внешний источник опорного напряжения, что может усложнить схему.
• Отсутствие буфера на выходе: выходной сигнал не буферизован, что требует дополнительных компонент.

Типовое использование

• Прецизионные измерительные системы
• Управление процессами и автоматизация
• Медицинское оборудование
• Тестирование и измерение
• Аудио и видео системы

Рекомендации по применению

Для достижения наилучших результатов при использовании DAC8811ICDRBT рекомендуется:

• Обеспечить стабильно и чистое питание, средством использования фильтров и регуляторов напряжения.
• Применять внешний малошумящий источник опорного напряжения.
• Проектировать печатную плату с учетом минимизации электромагнитных помех рядом с DAC.

Основные технические характеристики

• Разрешение: 16 бит
• Количество преобразователей D/A: 1
• Время установления: 500 ns (типичное)
• Тип вывода: Токовый - небуферизованный
• Диапазон питающих напряжений:
  • Аналоговое: 2.7V ~ 5.5V
  • Цифровое: 2.7V ~ 5.5V
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Архитектура: Умножающий DAC
• Рабочая температура: от -40°C до 85°C
• Корпус / упаковка: 8-SON (3x3 mm), Surface Mount

Возможные аналоги

• AD5541A от Analog Devices: аналогичный 16-битный DAC с SPI интерфейсом.
• MCP4921 от Microchip Technology: 12-битный DAC, более доступный по цене, но с меньшим разрешением.

DAC8811ICDRBT представляет собой отличное решение для применения в прецизионных системах, где требуется высокая точность цифрового-аналога преобразования.
