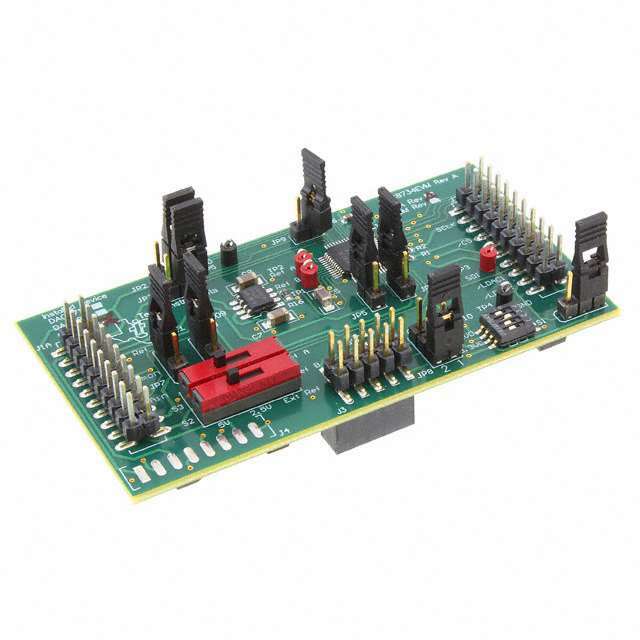

Плата оценки DAC8734EVM от Texas Instruments

Общее описание

Плата оценки DAC8734EVM предназначена для демонстрации возможностей и характеристик высокоточного цифрового-аналогового преобразователя (ЦАП) DAC8734 от Texas Instruments. Этот комплект позволяет инженерам и разработчикам быстро и удобно оценить работу DAC8734 в различных приложениях, а также упростить процесс разработки и интеграции в конечные системы.

Преимущества

• Высокая точность: DAC8734 обеспечивает 16-разрядное преобразование, что позволяет получать высокоточные аналоговые выходные сигналы.
• Удобство использования: Включает в себя все необходимые элементы для быстрого начала работы, включая сам преобразователь, интерфейсные разъемы и управляющую электронику.
• Гибкость: Поддержка различных режимов питания и возможность конфигурации параметров, что позволяет адаптировать плату под различные задачи и условия.

Недостатки

• Требования к квалификации: Для полноценного использования всех возможностей платы может потребоваться определенный уровень знаний и опыта в области электроники и ЦАП.
• Стоимость: Продукт может показаться дорогим для пользователей, которым требуется оценить небольшой объем или простые применимоcти.

Типовое использование

• Разработка и тестирование: Используется для разработки и тестирования высокоточных аналоговых цепей.
• Лабораторные исследования: Активно применяется в образовательных и исследовательских институтах для изучения характеристик ЦАП.
• Индустриальные применения: Подходит для интеграции в системы управления, где требуется высокая точность аналогового сигнала.

Рекомендации по применению

• Подключите питание: Обеспечьте стабилизированное питание платы согласно требованиям DAC8734.
• Настройка интерфейса: Настройте цифровой интерфейс SPI для обмена данными с ЦАП.
• Калибровка и проверка: Проведите калибровку устройства и проверку характеристик аналогового сигнала для обеспечения точности.

Основные технические характеристики

• Количество ЦАП: 4
• Разрядность: 16 бит
• Тип интерфейса данных: SPI
• Время установления: 8 мкс
• Тип ЦАП: Напряжение
• Номинальное напряжение питания: - OUT GAINS + - 5V/5V, 9V
• Номинальные токи
• Размеры платы: -

Возможные аналоги

• DAC81404EVM: Плата оценки для другого высокоточного 16-разрядного ЦАП от Texas Instruments.
• AD5686RBCPZ-RL7 от Analog Devices: Компактный и высокопроизводительный 16-разрядный ЦАП.
• MCP4728 Evaluation Board от Microchip: Плата оценки 12-разрядного ЦАП с поддержкой I2C интерфейса.

Заключение

Плата оценки DAC8734EVM представляет собой мощный инструмент для инженерных разработок, позволяя существенно упростить процесс тестирования и внедрения высокоточных аналоговых систем. Она находит широкое применение в научных и промышленных решениях, требующих высокой точности сигнала и надежности устройства.

Пример кода для инициализации DAC8734 с использованием SPI интерфейса:

c

include

void setup() { // Настройка SPI интерфейса SPI.begin(); SPI.setClockDivider(SPICLOCKDIV2); SPI.setDataMode(SPI_MODE0); SPI.setBitOrder(MSBFIRST);

// Инициализация выходных пинов pinMode(CSPIN, OUTPUT); digitalWrite(CSPIN, HIGH); }

void loop() { // Пример передачи данных в ЦАП digitalWrite(CSPIN, LOW); SPI.transfer(0x30); // Примерная команда для DAC8734 SPI.transfer(0x00); digitalWrite(CSPIN, HIGH);

delay(1000); // Задержка для демонстрации }

Этот пример демонстрирует базовую инициализацию и передачу данных в DAC8734 с использованием интерфейса SPI на Arduino. Обязательно ознакомьтесь с документацией на DAC8734 для точной настройки и передачи команд.
