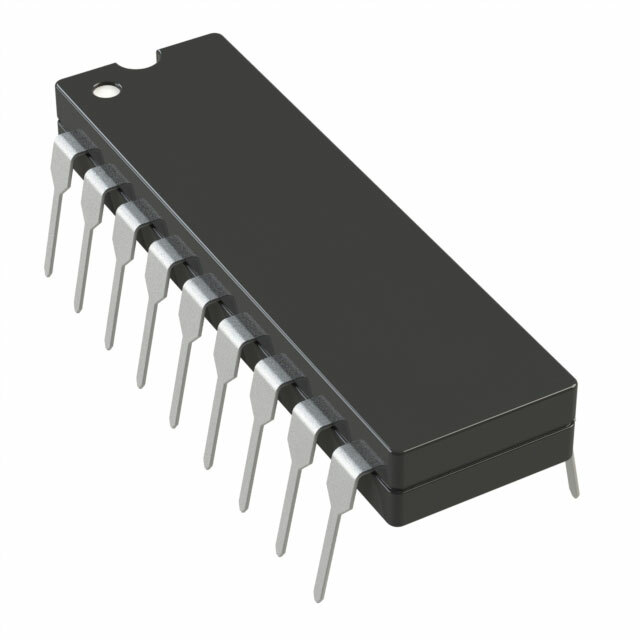

DAC8426FPZ

Описание для DAC8426FPZ от Analog Devices

Общее описание

DAC8426FPZ - это высокоточный цифровой-аналоговый преобразователь (ЦАП) от Analog Devices. Это устройство состоит из четырех 8-битных ЦАПов с внутренним буфером напряжения, обеспечивая легкую интеграцию и удобство использования в широком диапазоне аналоговых приложений. DAC8426FPZ может работать от одного источника питания в диапазоне от 13,5 В до 16,5 В, что делает его отличным выбором для разнообразных задач, требующих точного преобразования цифровых данных в аналоговый сигнал.

Преимущества

• Интеграция четырех ЦАПов в одном корпусе: Обеспечивает компактность и снижает общую стоимость системы.
• Высокая точность: Максимальная нелинейность и динамическая точность составляют всего ±1 LSB.
• Встроенный буфер на выходе: Облегчает проектирование схемы и повышает стабильность выхода.
• Низкое энергопотребление: Экономит электроэнергию, повышая эффективность системы.

Недостатки

• Высокое рабочее напряжение: Требует источника питания с напряжением в диапазоне 13,5В -16,5В, что может не подойти для всех приложений.
• Нет дифференциального выхода: Для некоторых специализированных приложений может потребоваться дополнительное преобразование.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в системах управления и автоматизации
• Аудио и видео системы
• Системы сбора данных
• Медицинские приборы для мониторинга и диагностики
• Автоматизированные тестовые оборудования

Рекомендации по применению

• Обеспечьте стабильное питание в диапазоне 13,5 В -16,5 В для надёжной работы.
• Разработайте соответствующую печатную плату с учетом максимальных токов и напряжений для предотвращения перегрева и повреждений.
• Используйте фильтрацию сигнала на выходе для повышения качества аналогового сигнала.

Основные технические характеристики

• Количество бит: 8
• Количество ЦАПов: 4
• Время установления: 3 мкс (типичное)
• Тип выхода: напряжение, буферизированный
• Интерфейс данных: параллельный
• Тип опорного напряжения: внутренний
• Напряжение питания (аналоговое): 13,5 В - 16,5 В
• Напряжение питания (цифровое): 13,5 В - 16,5 В
• Нелинейность (INL/DNL): ±1 LSB (макс), ±1 LSB (макс)
• Архитектура: R-2R
• Рабочая температура: от -40°C до +85°C
• Корпус/размер: 20-DIP (0.300", 7.62мм)
• Тип монтажа: сквозной (Through Hole)

Возможные аналоги

• AD558 от Analog Devices: Одноканальный 8-битный ЦАП с буферизированным выходом напряжения.
• LTC1660 от Analog Devices: 10-битный восьмиканальный ЦАП с низким энергопотреблением.
• MCP4725 от Microchip Technology: 12-битный одноканальный ЦАП с I2C интерфейсом и встроенной EEPROM.

DAC8426FPZ является надежным и эффективным решением для множества задач, требующих точного преобразования цифровых данных в аналоговые сигналы.
