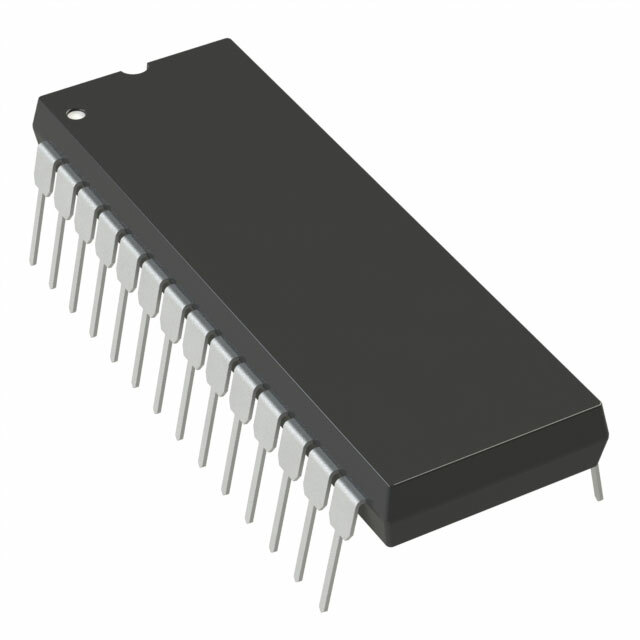

DAC8413FPZ

Описание DAC8413FPZ от Analog Devices

Общее описание

DAC8413FPZ — это высокопроизводительный 12-битный цифроаналоговый преобразователь (ЦАП), выпускаемый компанией Analog Devices. Устройство предоставляет четыре канала, каждый из которых имеет выходное напряжение с буферизацией, что обеспечивает стабильный и точный выходной сигнал. ЦАП выпускается в корпусе 28-PDIP и предназначен для широкого спектра приложений в области аналоговой и цифровой электроники.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точность преобразования и высокое качество выходного сигнала.
• Буферизованный выход: Каждый канал имеет буферизированный выход, что улучшает стабильность и снижает шумы.
• Удобство интеграции: Параллельный интерфейс данных облегчает подключение к микроконтроллерам и другим цифровым устройствам.
• Гибкость напряжений питания: Поддержка широкого диапазона напряжений питания (от 5 В до 15 В для аналоговой части и 5 В для цифровой).

Недостатки

• Относительно большая площадь платы: Корпус 28-PDIP занимает больше места на печатной плате по сравнению с SMD компонентами.
• Требуется внешний опорный источник: Устройство требует внешнего источника опорного напряжения, что может усложнить схему.

Типовое использование

• Системы автоматического управления: Преобразование цифрового сигнала в аналоговый для управления исполнительными механизмами.
• Измерительные приборы: Высокоточные датчики и системы измерения.
• Аудио оборудование: Цифро-аналоговое преобразование для аудио устройств.
• Медицинские устройства: Преобразование сигналов в медицинских приборах.

Рекомендации по применению

1. Используйте качественный внешний источник опорного напряжения для обеспечения высокой точности выходных сигналов.
2. Планируйте PCB так, чтобы минимизировать влияние высокочастотных шумов, особенно при использовании нескольких ЦАП на одной плате.
3. Проводите калибровку устройства для достижения максимальной точности в специфических применениях.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 4
• Время установления: 10 мкс (типичное)
• Тип выхода: Напряжение - Буферизированное
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: от 5 В до 15 В, -15 В
• Напряжение питания, цифровая часть: 5 В
• Нелинейность (INL/DNL): ±2 LSB (максимум), -1 LSB
• Архитектура: R-2R
• Рабочая температура: от -40°C до 85°C
• Корпус: 28-PDIP (через отверстия)

Возможные аналоги

• AD7541A от Analog Devices: аналогичный 12-битный ЦАП с буферизированным выходом.
• DAC8228 от Texas Instruments: многоканальный 12-битный ЦАП с аналогичными характеристиками.
• MCP4822 от Microchip Technology: 12-битный двухканальный ЦАП с SPI интерфейсом (SMD корпус).

Заключение

DAC8413FPZ — это надежный и высокоточный 12-битный ЦАП с четырьмя буферизированными каналами, подходящий для различных приложений, требующих точного цифро-аналогового преобразования. Благодаря удобному параллельному интерфейсу и широкому диапазону напряжений питания, этот компонент станет отличным выбором для ваших проектов.
