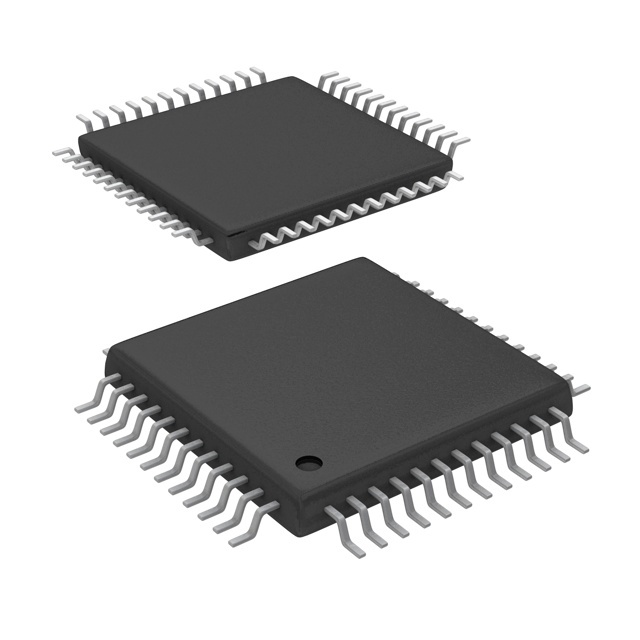

DAC8234SPFB

ЦАП DAC8234SPFB от Texas Instruments

Общее описание

DAC8234SPFB — это высокоточный 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Он предназначен для преобразования цифровых данных в аналоговые сигналы. Устройство имеет 4 независимых канала и поддерживает интерфейсы SPI и DSP, что позволяет использовать его в различных приложениях с высокой точностью и скоростью.

Преимущества

• Высокая точность: Разрядность 14 бит обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Быстрое время установления сигнала: Типичное время установления сигнала составляет 8 мкс, что позволяет использовать ЦАП в высокоскоростных приложениях.
• Поддержка внешнего опорного напряжения: Даёт возможность гибко настроить устройство под конкретные требования системы.
• Широкий диапазон входных напряжений: Поддержка аналогового питания в пределах от ±4.75 В до ±24 В и цифрового питания от 2.7 В до 5.5 В.

Недостатки

• Относительно сложная схема питания: Требуются два различных диапазона напряжений для аналоговой и цифровой частей.
• Не подходит для дифференциальных выходов: Устройство не поддерживает дифференциальные выходы, что ограничивает его применение в некоторых специфических сценариях.

Типовое использование

• Телекоммуникационные системы
• Медицинское оборудование
• Аудио системы высокого качества
• Прецизионные измерительные и контрольные приборы

Рекомендации по применению

• Используйте стабилизированные источники питания для уменьшения шума и повышения стабильности работы устройства.
• Следите за уровнем температуры: устройство стабильно функционирует в диапазоне от -40°C до 105°C.
• Оптимально размещайте ЦАП на плате, чтобы минимизировать электромагнитные помехи и улучшить целостность сигнала.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 4
• Время установления сигнала: 8 мкс (типично)
• Тип выхода: Буферизованное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналог: от 4.75 В до 24 В, от -4.75 В до -18 В
• Напряжение питания, цифровой: от 2.7 В до 5.5 В
• Интегральная/дифференциальная нелинейность (LSB): ±0.5 (максимум)
• Архитектура: R-2R
• Рабочая температура: от -40°C до 105°C
• Корпус/форма: 48-TQFP (7x7)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD5669R от Analog Devices
• MCP4922 от Microchip Technology
• DAC7811 от Texas Instruments

Заключение

ЦАП DAC8234SPFB от Texas Instruments является мощным инструментом для создания высокоточечных аналоговых сигналов в самых различных применениях. Комбинация высокой точности, гибкости и быстрого времени отклика делает его отличным выбором для инженеров, работающих в области телекоммуникаций, медицины и аудиосистем.
