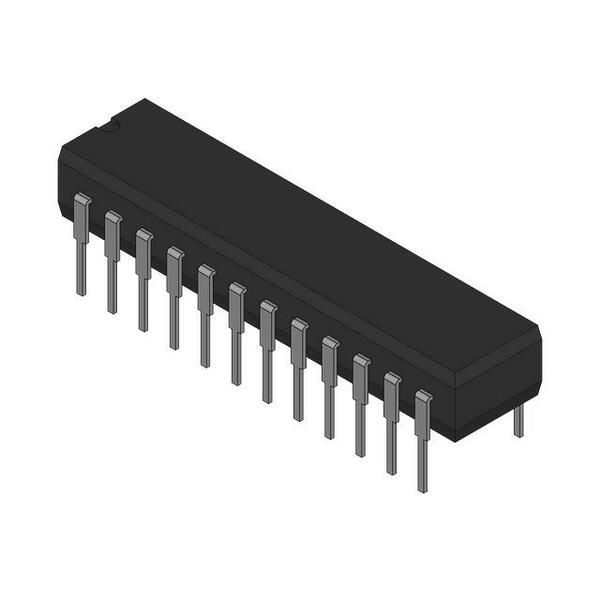

DAC8222FW

DAC8222FW от Analog Devices

Общее описание:

DAC8222FW – это 12-битный цифровой аналоговый преобразователь (ЦАП), произведенный компанией Analog Devices. Этот компонент предназначен для точного преобразования цифровых данных в аналоговые сигналы и широко используется в системах управления, медицинском оборудовании, телекоммуникациях и многих других приложениях, требующих высокую точность и надежность.

Преимущества:

• Высокое разрешение: 12-битная точность обеспечивает детализированное и точное преобразование цифровых данных в аналоговый сигнал.
• Два канала: Наличие двух ЦАП на одном кристалле облегчает проектирование многофункциональных систем.
• Широкий диапазон напряжений питания: Поддерживает широкие диапазоны как для аналогового, так и для цифрового питания (от 4.75В до 15.25В), что дает проектировщикам гибкость в выборе внешних компонентов.
• Низкое время установления: Время установления всего 1 мкс обеспечивает быструю реакцию на изменения входного цифрового сигнала.

Недостатки:

• Требует внешнего источника опорного напряжения: Для работы устройства требуется внешний источник опорного напряжения, что может усложнять проектирование схемы.
• Параллельный интерфейс: Использование параллельного интерфейса может занимать значительное количество выводов микроконтроллера или процессора.

Типовое использование:

• Системы управления и автоматизации
• Аналоговые выходы в измерительных приборах
• Прецизионное медицинское оборудование
• Телекоммуникационная аппаратура
• Аудио системы высокого разрешения

Рекомендации по применению:

• Используйте внешний высокостабильный источник опорного напряжения для обеспечения максимальной точности преобразования.
• Обеспечьте хорошие условия теплоотвода для предотвращения перегрева компонентов.
• При проектировании схемы уделите внимание размещению и экранированию аналоговых и цифровых трасс для минимизации шумов и помех.
• Для повышения точности и стабильности используйте высококачественные стабилизированные источники питания.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установления: 1 мкс
• Тип выхода: Токовый (небуферизованный)
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 4.75В – 15.25В
• Напряжение питания, цифровое: 4.75В – 15.25В
• ИНЛ/ДНЛ (LSB): ±1 (Макс), ±4 (Макс)
• Архитектура: Умножающий ЦАП, R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус/Исполнение: 24-CDIP (7.62 мм, 0.300 дюйма)
• Тип монтажа: Сквозной монтаж (Through Hole)

Возможные аналоги:

• DAC703 от Texas Instruments: Аналогичный 12-битный ЦАП с параллельным интерфейсом и схожими характеристиками.
• AD7541 от Analog Devices: Простенький 12-битный ЦАП с более узкими функционалом, но приемлемыми параметрами для многих применений.
• MCP4822 от Microchip Technology: ЦАП на 12 бит, предлагающий двухканальную архитектуру и SPI-интерфейс, что может быть удобным для некоторых систем.

DAC8222FW от Analog Devices – это надежное решение для применения в различных высокоточных аналоговых системах.
