DAC81401PWR

Цифро-аналоговый преобразователь DAC81401PWR от Texas Instruments

Общее описание

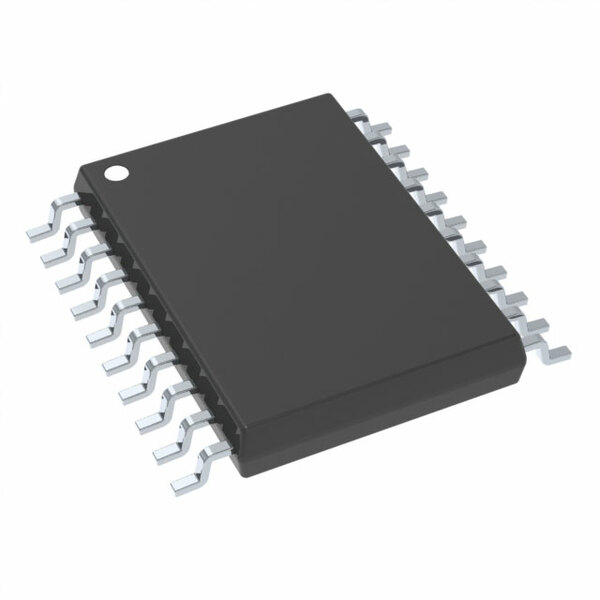

DAC81401PWR – это высокоточный, одноканальный, 16-разрядный цифро-аналоговый преобразователь (DAC) от компании Texas Instruments. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высоким разрешением и точностью. Поставляется в корпусе TSSOP-20 с шириной 4,4 мм, что делает его удобным для монтажа на поверхность печатных плат.

Преимущества

• Высокое разрешение: 16 бит обеспечивают высокую точность аналогового сигнала.
• Встроенный буфер выходного сигнала: гарантирует стабильность и качество выходного сигнала.
• Программируемый интерфейс: поддержка SPI упрощает интеграцию с различными микроконтроллерами и процессорами.
• Широкий диапазон питающих напряжений: от 4.5V до 5.5V для аналоговой и цифровой цепей.
• Широкий температурный диапазон: от -40°C до 125°C, что позволяет использовать в жестких условиях окружающей среды.

Недостатки

• Отсутствие дифференциального выхода: только одноканальный выход, что ограничивает его применение в некоторых специфичных задачах.
• Внешний опорный источник: необходимость в дополнительном опорном источнике напряжения для достижения полной точности.

Типовое использование

• Регулируемые источники питания
• Системы автоматического управления
• Промышленные автоматизированные системы
• Генераторы форм сигналов
• Звуковая обработка и воспроизведение

Рекомендации по применению

• Обеспечьте надежное заземление для стабилизации работы.
• Используйте фильтры для подавления помех на входе питания.
• Обратите внимание на рекомендации по разводке платы, чтобы минимизировать наводки и помехи.
• При проектировании системы учитывайте тепловые условия эксплуатации для предотвращения перегрева компонента.

Технические характеристики

• Разрядность: 16 бит
• Количество каналов: 1
• Время установления: 1.2 мс
• Тип выхода: Напряжение - Буферизованный
• Интерфейс данных: SPI
• Тип опорного источника: Внешний, Внутренний
• Аналоговое напряжение питания: 4.5V ～ 5.5V
• Цифровое напряжение питания: 4.5V ～ 5.5V
• Погрешность нелинейности (INL/DNL): ±2 LSB (Макс), ±1 LSB (Макс)
• Архитектура: R-2R
• Температурный диапазон: -40°C до 125°C
• Корпус: TSSOP-20

Аналоги

• AD5680BRMZ-2 от Analog Devices
• MCP4921-E/P от Microchip Technology

Заключение

DAC81401PWR от Texas Instruments – это надёжное, высокоточное решение для задач, требующих преобразования цифровых сигналов в аналоговые. Благодаря своим характеристикам, этот компонент может быть успешно использован в широком спектре приложений, от промышленных систем до потребительской электроники.
