DAC813JP

Цифро-аналоговый преобразователь DAC813JP от Texas Instruments

Общее описание

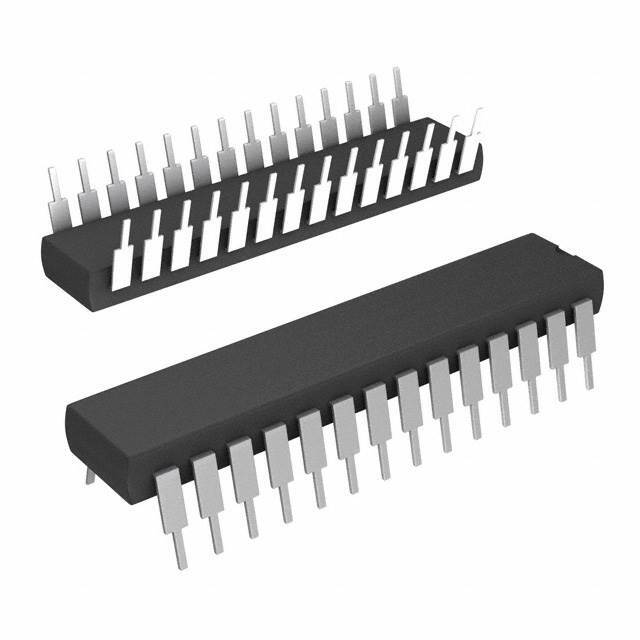

DAC813JP - это 12-разрядный цифро-аналоговый преобразователь (ЦАП) с буферизированным выходом напряжения, выпускаемый компанией Texas Instruments. Этот ЦАП предназначен для высокоточного преобразования цифровых сигналов в аналоговые с использованием R-2R архитектуры. Устройство заключено в корпус 28-PDIP (28-выводной пластмассовый корпус), что обеспечивает удобную установку на печатную плату.

Преимущества

• Высокая точность: Поддержка 12-разрядного разрешения позволяет получить высокую точность при преобразовании цифровых данных в аналоговый сигнал.
• Буферизированный выход: Обеспечивает стабильность и надежность выходного сигнала.
• Несколько опций питания: В устройстве предусмотрены независимые источники питания для цифровой и аналоговой частей, что улучшает производительность и снижает шум.
• Высокая скорость установления: Время установления выходного сигнала составляет всего 6 мкс.

Недостатки

• Устаревшая модель: DAC813JP является устаревшим устройством и может быть сложно найти в продаже.
• Относительно большое энергопотребление: Требуется два источника питания (аналоговый и цифровой) с напряжением до 16.5V.

Типовое использование

• Системы автоматического управления
• Промышленное оборудование для измерения и контроля
• Медицинские анализаторы
• Аудио и видеосистемы с высоким разрешением

Рекомендации по применению

• Использование высококачественных источников питания: Для достижения максимальной точности и стабильности рекомендуется использовать стабилизированные источники питания.
• Термический контроль: Обеспечьте адекватное охлаждение устройства, чтобы предотвратить перегрев, особенно в условиях высокой нагрузки.
• Экранирование и фильтрация: Для минимизации шумов и помех используйте экранированные кабели и адекватные фильтры.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 6 мкс
• Тип выхода: Буферизированный выход напряжения
• Тип интерфейса данных: Параллельный
• Тип опорного напряжения: Внешний, Внутренний
• Напряжение питания (аналоговое): ±11.4V ~ 16.5V
• Напряжение питания (цифровое): 11.4V ~ 16.5V
• INL/DNL (LSB): ±0.25, ±0.5
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус/размер: 28-DIP (0.300", 7.62mm)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• AD7541A от Analog Devices: 12-разрядный ЦАП с похожими характеристиками.
• MAX5312 от Maxim Integrated: 12-разрядный ЦАП с параллельным интерфейсом.
• MCP4921 от Microchip: Более современный 12-разрядный ЦАП с SPI интерфейсом.

Используя DAC813JP от Texas Instruments, вы можете быть уверены в высоком качестве и надежности вашего проекта. Однако помните, что данная модель устарела, и при разработке новых проектов стоит рассмотреть более современные аналоги.
