DAC811KP

Описание для DAC811KP от Texas Instruments

Общее описание

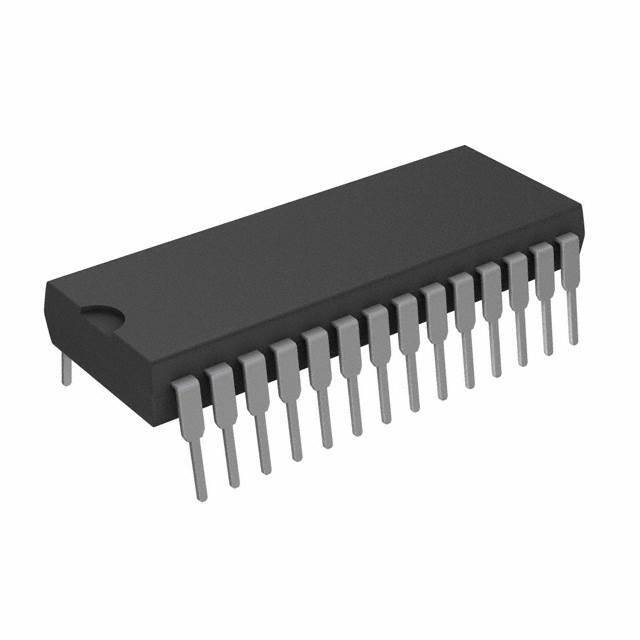

DAC811KP - это 12-разрядный цифровой-аналоговый преобразователь (ЦАП), предназначенный для высокоточных приложений. Устройство разработано для использования в системах, требующих преобразования цифровых данных в аналоговый сигнал с высокой точностью. DAC811KP поставляется в корпусе PDIP с 28 выводами и предназначен для монтажа в отверстия.

Преимущества

• Высокая точность: ЦАП обладает разрешением 12 бит, что позволяет достичь высокой точности преобразования.
• Быстрое время установления: Время установления составляет всего 4 мкс, что обеспечивает быструю реакцию на изменение входных данных.
• Встроенный буфер: Устройство оснащено внутренним выходным буфером, что минимизирует необходимость в дополнительных внешних компонентах.

Недостатки

• Устаревшая модель: Устройство является устаревшим и может быть снято с производства в ближайшем будущем.
• Требования к питанию: Требует двухполярного источника питания для аналоговой части и отдельного питания для цифровой части.

Типовое использование

• Преобразование цифровых сигналов в аналоговые
• Управление аналоговыми процессами в промышленных системах
• Прецизионные измерительные приборы
• Системы сбора данных
• Медицинское оборудование

Рекомендации по применению

• Убедитесь в наличии стабильного двухполярного источника питания для аналоговой части (±11.4V ~ 16.5V).
• Защитите входы и выходы от электрических выбросов, используя соответствующие схемы защиты.
• Разместите заземляющие связи максимально короткими для минимизации шумов.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 1
• Время установления: 4 мкс
• Тип выхода: Буферизированный аналоговый сигнал
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутренний
• Напряжение питания (аналоговое): ±11.4V ~ 16.5V
• Напряжение питания (цифровое): 5V
• Максимальная нелинейность (INL/DNL): ±0.125, ±0.25 LSB
• Тип архитектуры: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / размер: 28-DIP (0.600", 15.24 мм)
• Тип монтажа: Сквозной (Through Hole)

Возможные аналоги

• DAC7533 (Texas Instruments): 12-битный ЦАП со схожими техническими характеристиками, но с улучшенными параметрами.
• AD5600 (Analog Devices): Тоже 12-битный ЦАП с низким энергопотреблением и малым временем установки.
