DAC80508ZCRTER

ЦАП DAC80508ZCRTER от Texas Instruments

Общее описание

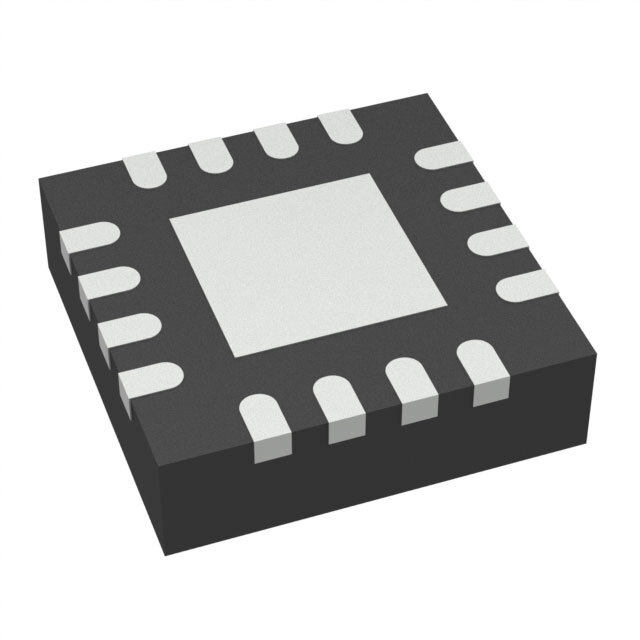

DAC80508ZCRTER - это высокоточный 16-битный цифровой-аналоговый преобразователь (ЦАП) от Texas Instruments. Он оснащен 8 каналами и предназначен для преобразования цифровых сигналов в аналоговые формы с высоким разрешением и точностью. Устройство интегрировано в компактный корпус 16-WQFN (3x3 мм), что делает его идеальным выбором для приложений, требующих высокой плотности монтажа.

Преимущества

• Высокое разрешение: 16-битное разрешение обеспечивает точные аналоговые выходы.
• Многоканальность: 8 каналов позволяют выполнять многозадачные операции в одном устройстве.
• Быстрое время установления: Типичное время установления 5 мкс для улучшения быстродействия.
• Широкий диапазон входных напряжений: Поддержка аналогового питания от 2.7В до 5.5В и цифрового питания от 1.7В до 5.5В.
• Интерфейс SPI: Удобный для интеграции с различными микроконтроллерами и цифровыми системами.
• Встроенный и внешний опорный источник: Гибкая конфигурация для различных приложений.

Недостатки

• Отсутствие дифференциального выхода: Может не подходить для приложений, требующих дифференциального аналогового выхода.
• Компактный корпус 16-WQFN: Требует точного и аккуратного монтажа, что может быть сложнее для ручного пайки.

Типовое использование

• Прецизионные измерительные системы
• Промышленные системы автоматизации и управления
• Медицинские приборы
• Контроль и управление в телекоммуникациях
• Автомобильные электронные системы

Рекомендации по применению

• Использовать внешние фильтры для подавления шумов в чувствительных аналоговых цепях.
• Обеспечить стабильное питание для минимизации ошибок ЦАП.
• Учесть необходимость хорошего теплового отвода при использовании в условиях высоких рабочих температур.

Основные технические характеристики

• Разрядность: 16 бит
• Количество каналов: 8
• Время установления: 5 мкс (типичное)
• Тип выхода: Напряжение - с буфером
• Диапазон аналогового питания: 2.7В - 5.5В
• Диапазон цифрового питания: 1.7В - 5.5В
• Рабочая температура: -40°C до 125°C
• Интерфейс: SPI
• Корпус: 16-WQFN (3x3 мм)

Возможные аналоги

• DAC7568 от Texas Instruments: 8-канальный 12-битный ЦАП с аналогичными характеристиками, но с меньшим разрешением.
• AD5686 от Analog Devices: 4-канальный 16-битный ЦАП, предлагающий высокую точность и компактный корпус.

Этот ЦАП идеально подходит для профессионалов, ищущих многоканальное и высокоточное решение для преобразования цифровых сигналов в аналоговые формы.
