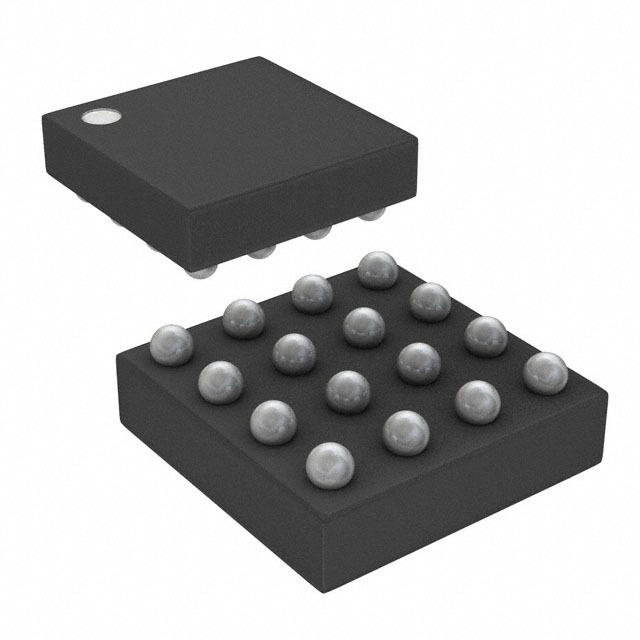

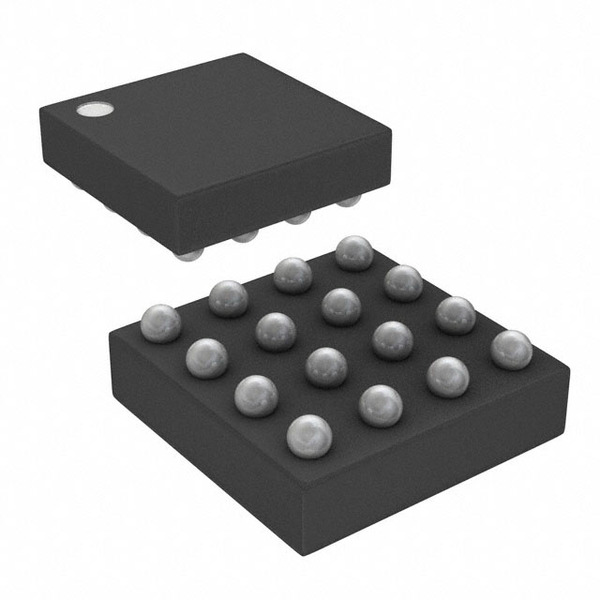

DAC80508MYZFT

Общее описание

DAC80508MYZFT от Texas Instruments — это высокоточный 16-битный цифровой-аналоговый преобразователь (ЦАП), предназначенный для использования в различных приложениях, требующих высококачественного преобразования цифрового сигнала в аналоговый. DAC80508 поддерживает 8 независимых каналов и интерфейс SPI, что делает его идеальным выбором для многоканальных систем с высокой плотностью.

Преимущества

• Высокая точность: 16-битная резолюция обеспечивает исключительное качество преобразования.
• Многоканальность: 8 независимых каналов позволят снизить количество внешних компонентов и упростить схемотехнику.
• Интегрированный внутренний опорный источник: Улучшает точность и стабильность выходного сигнала.
• Широкий диапазон питающих напряжений: Поддержка напряжений от 2.7В до 5.5В для аналогового питания и от 1.7В до 5.5В для цифрового позволяет использовать DAC80508 в различных системах.
• Компактный корпус: Корпус 16-DSBGA обеспечивает экономию места на плате.

Недостатки

• Требовательность к разводке платы: Высокая точность и низкие шумовые характеристики требуют тщательной разводки и защиты от электромагнитных помех.
• Сложность интеграции: Многоканальность и высокоточное управление требуют опыта в проектировании сложных схем и систем.

Типовое использование

• Автоматизация и управление процессами: Используется для точного управления исполнительными механизмами.
• Медицинские устройства: Применяется в оборудовании для диагностики и мониторинга.
• Аудиоаппаратура: Обеспечивает высококачественное преобразование цифрового звука в аналоговый.
• Тестовое и измерительное оборудование: Используется для генерации эталонных сигналов.

Рекомендации по применению

• Убедитесь, что источники питания стабилизированы и ограничены в пределах рекомендуемых значений.
• Обратите внимание на качество разводки цепей питания и аналоговых цепей для минимизации шумов.
• При необходимости используйте внешние фильтрующие компоненты для улучшения помехозащищенности.

Основные технические характеристики

• Количество бит: 16
• Количество ЦАП: 8
• Время установления: 5µs
• Тип выхода: Напряжение - буферизированное
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного источника: Внутренний
• Напряжение питания, аналог: 2.7В ~ 5.5В
• Напряжение питания, цифров: 1.7В ~ 5.5В
• Температурный диапазон: -40°C ~ 125°C
• Корпус/исполнение: 16-DSBGA
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5686 от Analog Devices
• MCP4728 от Microchip Technology
• TLV5638 от Texas Instruments

Используйте DAC80508MYZFT для создания высококачественных и точных систем, требующих надежного преобразования цифровых сигналов в аналоговые.
