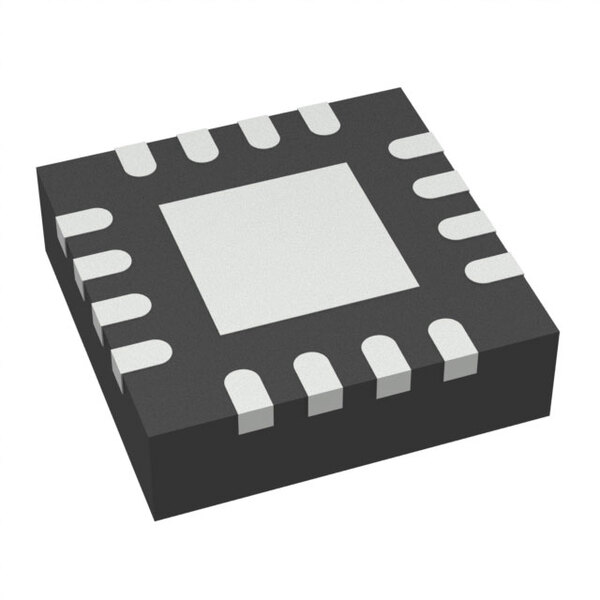

DAC80508MRTER

Описание DAC80508MRTER от Texas Instruments

Общее описание: DAC80508MRTER — это высокоточный, 16-битный цифро-аналоговый преобразователь (ЦАП) с восемью каналами и управляющим интерфейсом SPI. Устройство обеспечивает низкий уровень остаточного шума и высокую точность, что делает его идеальным для использования в промышленной автоматизации, медицинском оборудовании и высокоточных измерительных системах.

Преимущества:

• Высокая точность: 16-битное разрешение с типовой нелинейностью (INL/DNL) ±0.5 LSB.
• Многоканальность: Восемь выходных каналов позволяют управлять множественными аналоговыми сигналами, что упрощает проектирование многоканальных систем.
• Широкий диапазон напряжений питания: Аналоговое питание от 2.7В до 5.5В и цифровое питание от 1.7В до 5.5В.
• Низкое энергопотребление: Идеально подходит для приложений с ограниченным энергопотреблением.
• Широкий температурный диапазон: -40°C до 125°C.

Недостатки:

• Сложность управления: Требуется знание SPI интерфейса для настройки и управления.
• Чувствительность к шуму: В случаях использования в шумных электрических средах может потребоваться дополнительное экранирование.

Типовое использование:

• Промышленная автоматизация и управление процессами.
• Медицинские приборы и системы.
• Высокоточные измерительные системы.
• Телекоммуникационные системы.
• Аудио и видео оборудование.

Рекомендации по применению:

• Используйте внешние и внутренние опорные напряжения в зависимости от точности и стабильности, требуемых для вашего приложения.
• Убедитесь, что ваши системы электропитания соответствуют требованиям по напряжению и току для данного ЦАП.
• При проектировании устройств с низким энергопотреблением, оптимизируйте питание и управляющую логику для минимизации тока покоя.

Основные технические характеристики:

• Разрешение: 16 бит
• Количество D/A преобразователей: 8
• Время установления: 5 мкс (тип.)
• Тип выхода: Буферизованное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналог): 2.7В ~ 5.5В
• Напряжение питания (цифровое): 1.7В ~ 5.5В
• Нелинейность (INL/DNL): ±0.5 LSB
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус/конструкция: 16-WQFN (3x3)

Возможные аналоги:

• DAC80504MRTER от Texas Instruments (4 канала)
• AD5686RBCPZ-RL7 от Analog Devices (4 канала)
• MCP4922-E/MF от Microchip Technology (2 канала, 12 бит)

Этот компонент отлично подходит для задач, требующих высокой точности и множества каналов цифро-аналогового преобразования.
