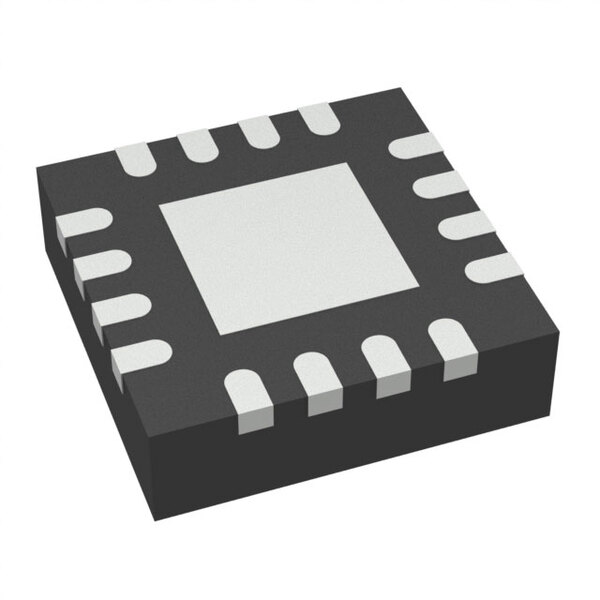

DAC80508MCRTET

Описание DAC80508MCRTET от Texas Instruments

Общее описание

DAC80508MCRTET - это 16-битный цифро-аналоговый преобразователь (ЦАП) от Texas Instruments с восемью каналами и буферизированным выходом напряжения. Компонент выполнен в компактном корпусе 16-WQFN (3x3 мм), что позволяет использовать его в компактных устройствах с высокими требованиями к точности и производительности.

Преимущества

• Высокая разрешающая способность: 16-битный ЦАП обеспечивает крайне точное преобразование цифрового сигнала в аналоговый.
• Много каналов: Наличие восьми каналов позволяет использовать один компонент для управления несколькими устройствами одновременно.
• Широкий диапазон напряжений питания: Поддержка входных напряжений от 2.7 до 5.5 В позволяет использовать компонент в различных схемах питания.
• Буферизированные выходы: Обеспечивают стабильное и точное выходное напряжение.

Недостатки

• Не является дифференциальным: Не поддерживает дифференциальный выход, что может ограничить его применение в некоторых специфических задачах.
• Время установления: Время установления (settling time) 5 мкс может быть недостаточным для некоторых высокоскоростных приложений.

Типовое использование

• Системы автоматизации промышленности
• Контроллеры процесса
• Прецизионные измерительные системы
• Медицинское оборудование
• Аудио системы высокого качества

Рекомендации по применению

• Используйте стабилизированные источники питания для максимальной точности ЦАП.
• Обеспечьте правильное охлаждение, так как длительная работа при высоких температурах может повлиять на точность сигнала.
• Защитите выходы от внешних электромагнитных помех для поддержания высокого качества сигнала.

Основные технические характеристики

• Разрешение: 16 бит
• Количество каналов: 8
• Время установления: 5 мкс (типичное)
• Тип выхода: Напряжение - буферизированный
• Интерфейс передачи данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 2.7В ~ 5.5В
• Напряжение питания, цифровое: 1.7В ~ 5.5В
• Точность (INL/DNL): ±0.5 LSB
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус: 16-WQFN (3x3 мм)

Возможные аналоги

• DAC7568 от Texas Instruments: Также 16-битный, с 8 каналами, но отличается пакетом и параметрами времени установления.
• AD5689 от Analog Devices: Предлагает аналогичные характеристики и может быть использован в схожих приложениях.

Заключение

DAC80508MCRTET от Texas Instruments - это высокоточный и многофункциональный ЦАП, который идеально подходит для приложений, требующих стабильного и точного аналого-цифрового преобразования в системах с ограниченным пространством.
