DAC7801LP

DAC7801LP от Texas Instruments

Общее описание

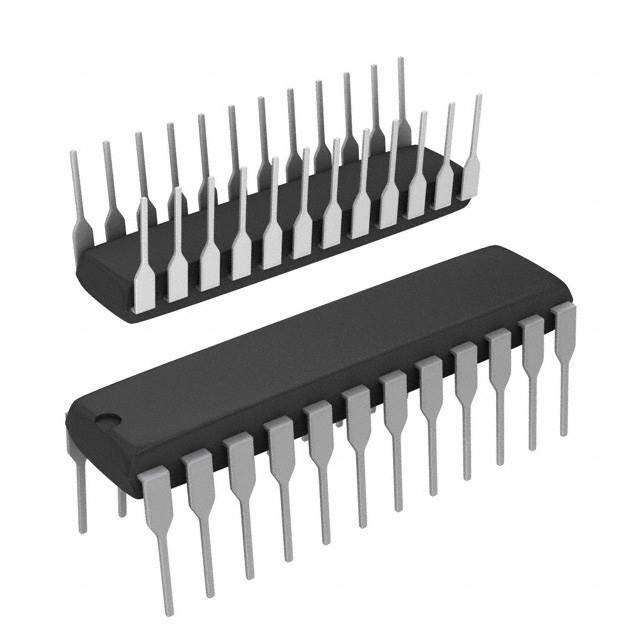

DAC7801LP – это высокопроизводительный 12-разрядный ЦАП (цифро-аналоговый преобразователь) от компании Texas Instruments. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью и скоростью. Он выполнен в компактном 24-контактовом корпусе DIP, что делает его удобным для использования в различных инженерных приложениях.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает минимальные ошибки преобразования.
• Быстрая установка: Время установления сигнала составляет всего 800 нс.
• Компактный корпус: Удобный корпус 24-DIP (0.300", 7.62mm) обеспечивает простую интеграцию в проекты.
• Высокая надежность: От -40°C до 85°C рабочий диапазон температур делает его подходящим для различных условий эксплуатации.

Недостатки

• Устаревший статус: Продукт был снят с производства, что может ограничить его доступность.
• Не буферированный выход: Требуется дополнительный буферный усилитель для некоторых применений.

Типовое использование

• Цифровые аудиосистемы
• Тестовое и измерительное оборудование
• Промышленные автоматизированные системы управления
• Генераторы формы сигнала

Рекомендации по применению

Для достижения максимальной производительности рекомендуется использовать внешний опорный источник напряжения, а также буферный усилитель для защиты выхода и обеспечения стабильности сигнала.

Основные технические характеристики

• Разрядность: 12 бит
• Кол-во ЦАП: 2
• Время установления: 800 нс
• Тип выхода: Токовый - не буферированный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: 5 В
• Напряжение питания, цифровая часть: 5 В
• Температурный диапазон: -40°C ~ 85°C
• Тип корпуса: 24-DIP (0.300", 7.62mm)

Аналоги

• [DAC601EB](https://www.ti.com/product/DAC601EB) от Texas Instruments
• [AD7541AKPZ](https://www.analog.com/product/ad7541.html) от Analog Devices
• [MAX528ACPE](https://www.maximintegrated.com/en/products/max528.html) от Maxim Integrated

DAC7801LP от Texas Instruments представляет собой надежное и точное устройство, которое найдет свое место в различных приложениях, требующих точного преобразования цифровых сигналов в аналоговые.
