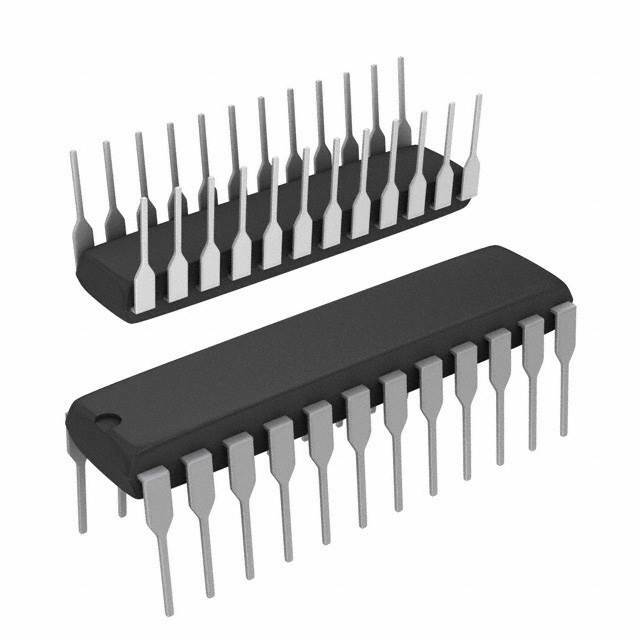

DAC7801KP

DAC7801KP от Texas Instruments

Общее описание

DAC7801KP от Texas Instruments - это высокопроизводительный 12-битный цифро-аналоговый преобразователь (ЦАП), предназначенный для преобразования цифровых сигналов в аналоговые. Этот компонент поддерживает параллельный интерфейс данных и имеет внешнюю ссылку на напряжение, что обеспечивает высокую гибкость в различных приложениях.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает точное аналоговое выходное значение.
• Быстрое время установления: Время установления всего 800 нс.
• Широкий температурный диапазон: Рабочий диапазон температур от -40°C до +85°C позволяет использовать компонент в различных условиях.

Недостатки

• Внешняя ссылка на напряжение: Для корректной работы компонентов требуется внешний источник опорного напряжения.
• Без дифференциального выхода: Для некоторых приложений может потребоваться дифференциальный выход.

Типовое использование

• Цифро-аналоговые преобразования: Идеально подходит для приложений, где требуется высокая точность аналогового сигнала, таких как аудиосистемы и измерительные системы.
• Системы управления процессами: Применяется в промышленных контроллерах и автоматизированных системах управления.
• Изысканные аналого-цифровые интерфейсы: Используется в научных приборах и лабораторных аппаратах.

Рекомендации по применению

Рекомендуется использовать стабилизированный внешний источник опорного напряжения для максимальной точности. Следует обратить внимание на защиту от электромагнитных помех при монтаже и эксплуатации устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 2
• Время установления: 800 нс
• Тип выхода: Токовый, неблокированный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• INL/DNL: ±1 LSB (максимум)
• Архитектура: Умножающий ЦАП
• Рабочий температурный диапазон: от -40°C до +85°C
• Корпус: 24-DIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• DAC0808LCN от Texas Instruments
• AD557JPZ от Analog Devices
• MAX521ACWP+ от Maxim Integrated

С помощью DAC7801KP можно добиться высокой точности и надежности в системах, требующих цифрового управления аналоговыми сигналами.
