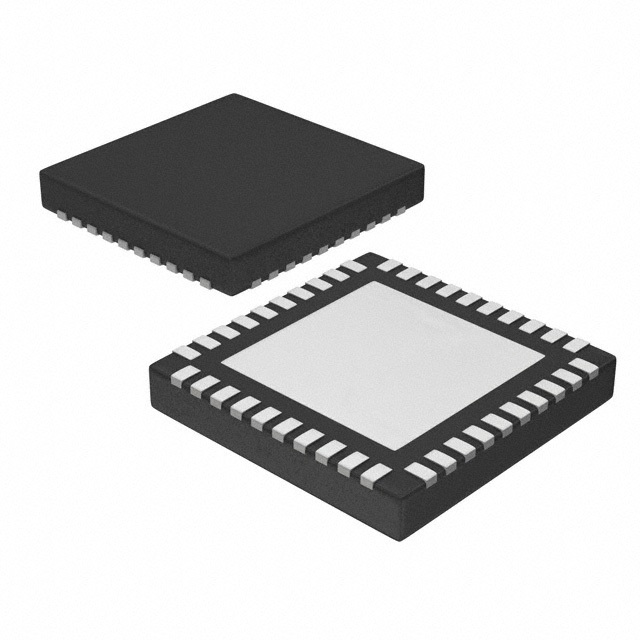

DAC7760IRHAT

DAC7760IRHAT от Texas Instruments

Общее описание

DAC7760IRHAT — это высокоточный 12-битный ЦАП (цифро-аналоговый преобразователь) от компании Texas Instruments, предназначенный для преобразования цифрового сигнала в аналоговый с возможностью выхода в виде напряжения или тока. Устройство поддерживает широкий диапазон питающих напряжений и имеет широкий температурный диапазон, что делает его идеальным решением для самых разных приложений.

Преимущества

• Высокая точность: Разрешение 12 бит обеспечивает высокую точность преобразования.
• Гибкость выбора выходного сигнала: Возможность выхода как в виде напряжения, так и в виде тока.
• Широкий диапазон питающих напряжений: Поддержка напряжений от 10V до 36V для аналоговой части и от 2.7V до 5.5V для цифровой части.
• Компактность: Пакет 40-VQFN (6x6) позволяет сократить занимаемое пространство на печатной плате и способствует эффективному отведению тепла.

Недостатки

• Относительно высокая стоимость: Высокие функциональные возможности и точность могут сопровождаться соответствующей ценой.
• Потребность в внешнем референсном сигнале: В ряде случаев необходим внешний источник референсного сигнала для обеспечения максимальной точности.

Типовое использование

• Промышленные системы управления: Используется для точного управления и мониторинга различных процессов.
• Тестовое и измерительное оборудование: Применяется в создании приборов для тестирования и измерения.
• Медицинское оборудование: Используется в медицинских устройствах для высокоточного измерения и контроля параметров.
• Автоматизация зданий: Преобразование сигналов для систем автоматизации и контроля.

Рекомендации по применению

• Экранирование и разводка: Учитывайте требования по экранированию и разводке сигнальных линий для минимизации влияния шумов и помех.
• Теплоотвод: Особое внимание уделите теплоотводу, особенно в компактных конструкциях, чтобы предотвратить перегрев.
• Использование референсного сигнала: Для достижения наилучшей точности используйте внешние источники референсного сигнала.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 25µs (типичное)
• Тип выхода: Напряжение или ток - буферизированные
• Интерфейс данных: SPI, DSP
• Тип референсного сигнала: Внешний, внутренний
• Питание (аналоговая часть): 10V ~ 36V, -18V
• Питание (цифровая часть): 2.7V ~ 5.5V
• Архитектура: Ступенчатый ЦАП
• Рабочий температурный диапазон: -40°C ~ 125°C
• Корпус: 40-VQFN (6x6)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• DAC7760IRTAT — аналогичный ЦАП от Texas Instruments с той же функциональностью в другом типе упаковки.
• AD5722R от Analog Devices — 12-битный ЦАП с аналогичными характеристиками и интерфейсом.

С использованием DAC7760IRHAT можно значительно улучшить точность и стабильность работы ваших систем, что делает его отличным выбором для широкого спектра профессиональных приложений.
