DAC7760IPWP

2 596,80 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DAC7760IPWP от Texas Instruments

Общее описание

DAC7760IPWP — это 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Этот компонент разработан для высокоточных и надежных систем преобразования данных и обеспечивает гибкость в выборке выходного сигнала, который может быть как аналоговым напряжением, так и током.

Преимущества

  • Высокая точность: 12-битное разрешение обеспечивает точность выходного сигнала.
  • Гибкость: Возможность вывода в виде напряжения или тока.
  • Широкий диапазон питающих напряжений: Поддержка аналогового питания от 10В до 36В и цифрового питания от 2.7В до 5.5В.
  • Интерфейс: Совместимость со SPI и DSP интерфейсами упрощает интеграцию в различные системы.

Недостатки

  • Относительно высокая сложность схемы: Интеграция в сложные системы может потребовать дополнительной настройки и калибровки.
  • Необходимость в внешних компонентах: Требует внешних опорных сигналов для обеспечения точности.

Типовое использование

  • Промышленные системы управления
  • Автоматизация процессов
  • Медицинское оборудование
  • Системы тестирования и измерения
  • Преобразователи сигналов

Рекомендации по применению

  • Поддерживайте чистоту питания: Используйте высококачественные источники питания и фильтрацию для минимизации шума.
  • Правильная конфигурация: Настройте внешний опорный сигнал и интерфейсы в соответствии с требованиями вашей системы.
  • Тепловой режим: Учтите требования по охлаждению при работе при высоких токах и напряжениях.

Основные технические характеристики

  • Разрядность: 12 бит
  • Количество D/A преобразователей: 1
  • Время установления: 25 мкс (тип.)
  • Тип выхода: Напряжение или ток, буферизованный
  • Дифференциальный выход: Нет
  • Интерфейс данных: SPI, DSP
  • Тип опоры: Внешняя, внутренняя
  • Напряжение питания, аналоговое: 10В ~ 36В, -18В
  • Напряжение питания, цифровое: 2.7В ~ 5.5В
  • INL/DNL (LSB): -, ±1 (макс.)
  • Архитектура: String DAC
  • Рабочая температура: -40°C ~ 125°C

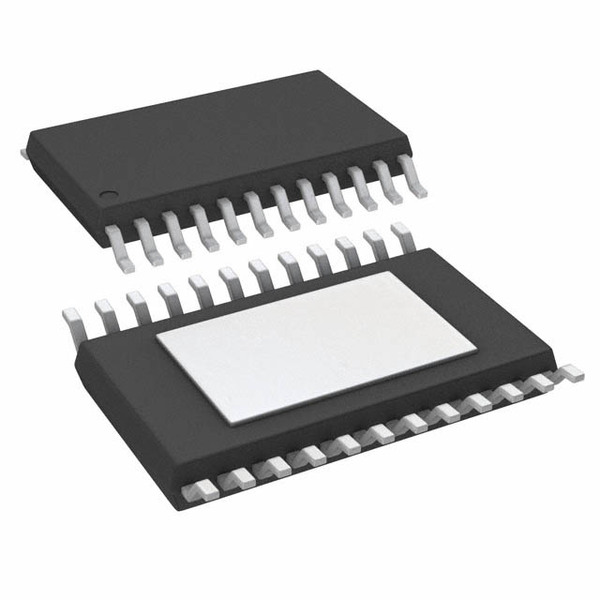

  • Корпус/форм-фактор: 24-PowerTSSOP (0.173", 4.40mm ширина)
  • Монтаж: Поверхностный монтаж

Возможные аналоги

  • DAC7571IDGST от Texas Instruments: 12-битный, I2C интерфейс, более компактный и менее мощный аналог.
  • AD5691RBRMZ от Analog Devices: 12-битный, одноканальный, с I2C интерфейсом и внутренней опорой.

Используйте DAC7760IPWP от Texas Instruments в ваших проектах, чтобы добиться точного и надежного преобразования цифровых сигналов в аналоговые.
