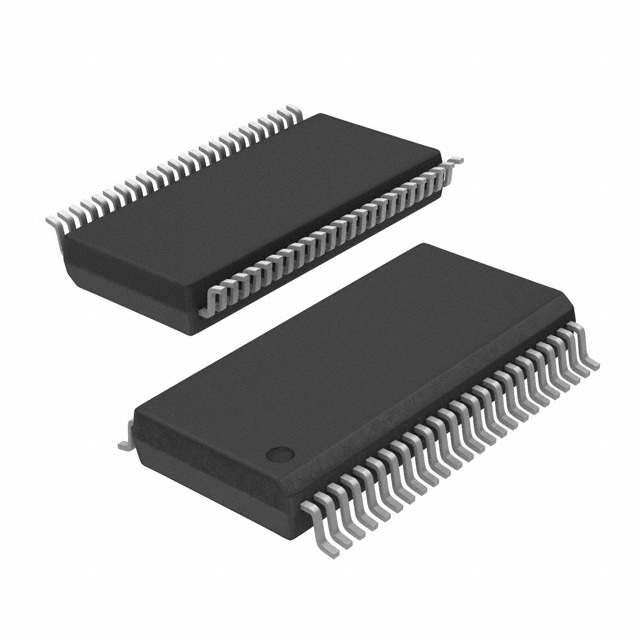

DAC7744EB

Цифро-аналоговый преобразователь DAC7744EB от Texas Instruments

Общее описание:

DAC7744EB - это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП) с 4 независимыми каналами. Этот компонент идеально подходит для приложений, требующих высокоточной и стабильной генерации аналоговых сигналов.

Преимущества:

• Высокая точность: предоставление точного выходного сигнала благодаря 16-битному разрешению.
• Многоканальность: наличие 4 независимых каналов позволяет осуществлять параллельную генерацию нескольких сигналов.
• Низкий ток потребления: способствует минимизации энергозатрат в портативных и стационарных устройствах.
• Широкий температурный диапазон: стабильная работа в диапазоне от -40°C до 85°C.

Недостатки:

• Необходимость внешнего опорного напряжения: для работы требуется внешний источник опорного напряжения.
• Параллельный интерфейс: требует большое количество управляющих линий, что может увеличивать сложность схемы.

Типовое использование:

• Прецизионные контрольные системы
• Цифровое управление аналоговыми сигналами
• Автоматизация промышленных процессов
• Медицинское оборудование

Рекомендации по применению:

1. Питание: для работы DAC7744EB требуется два источника питания: аналоговый (±14,25V ~ ±15,75V) и цифровой (5V). Убедитесь в правильном подключении и фильтрации питания для снижения шума.
2. Опорное напряжение: используйте высокостабильный внешний источник опорного напряжения для достижения максимальной точности.
3. Интерфейс: при проектировании схемы учитывайте количество необходимых GPIO для параллельного интерфейса.

Основные технические характеристики:

• Разрядность: 16 бит
• Количество каналов ЦАП: 4
• Время установления: 11 мкс
• Тип выхода: Напряжение - буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговый): ±14,25V ~ ±15,75V
• Напряжение питания (цифровой): 5V
• Погрешность INL/DNL (LSB): ±4 (макс), ±2 (макс)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 48-SSOP

Возможные аналоги:

• AD5764 от Analog Devices
• LTC2704 от Linear Technology (Analog Devices)

DAC7744EB от Texas Instruments обеспечивает надежную и точную работу в различных приложениях, где требуется высокое качество аналоговых сигналов.
