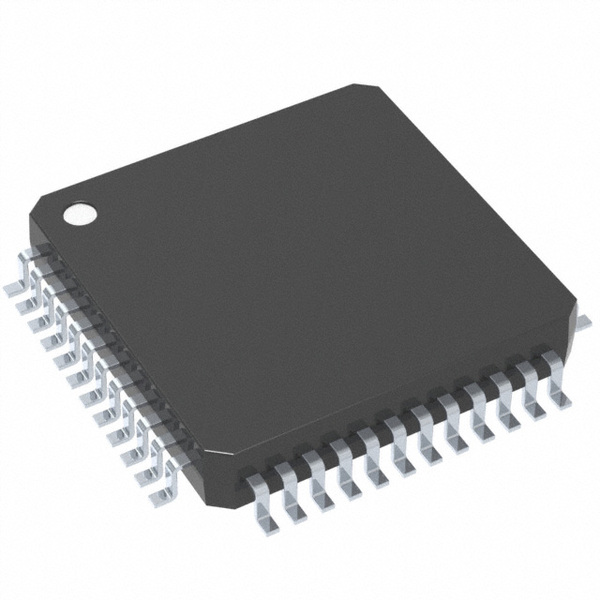

Цифро-аналоговый преобразователь DAC7742Y/250 от Texas Instruments

Общее описание

DAC7742Y/250 — это высокоточный 16-разрядный цифро-аналоговый преобразователь (ЦАП) с выходом напряжения, выпускаемый компанией Texas Instruments. Этот ЦАП предназначен для использования в различных промышленных и научных приложениях, где требуются высокие точность и стабильность.

Преимущества

• Высокая точность: 16-битный ЦАП обеспечивает высокое разрешение и точность преобразования.
• Быстрое время установления сигнала: Время установления составляет всего 4 мкс, что позволяет использовать его в высокоскоростных приложениях.
• Гибкость в питании: Возможность работы от различных источников питания (±11.4V ~ 15.75V, -4.75V ~ -15.75V для аналоговой части и 5V для цифровой).
• Интерфейс параллельной связи: Упрощенная интеграция с микроконтроллерами и процессорами посредством параллельного интерфейса передачи данных.
• Встроенные внешние и внутренние опорные сигналы: Обеспечивают дополнительную гибкость в выборе конфигурации.

Недостатки

• Обусловленная устаревшей позицией: Этот продукт считается устаревшим, что может привести к ограниченной доступности и поддержке.
• Параллельный интерфейс: Для некоторых современных приложений может потребоваться интерфейс последовательной связи.

Типовое использование

• Промышленное управление
• Прецизионные измерительные системы
• Научные исследовательские установки
• Аудио системы высокой точности

Рекомендации по применению

• Для обеспечения максимальной точности рекомендуется использовать высококачественные внешние опорные сигналы.
• Обратите внимание на правильное питание устройства для предотвращения перегрева и поддержания стабильной работы.
• Учитывайте, что устройство рассчитано на монтаж на печатные платы и требует тщательной разводки для минимизации помех.

Основные технические характеристики

• Разрядность: 16 бит
• Число ЦАП: 1
• Время установления: 4 мкс
• Тип выхода: Напряжение - буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешний, внутренний
• Аналоговое напряжение питания: ±11.4V ~ 15.75V, -4.75V ~ -15.75V
• Цифровое напряжение питания: 5V
• INL/DNL (LSB): ±6 (макс), ±4 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-LQFP (7x7)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• [DAC8043KP от Analog Devices](https://www.analog.com/en/products/dac8043.html), который также представляет собой 16-разрядный ЦАП с похожими характеристиками.
• [AD5541BRZ от Analog Devices](https://www.analog.com/en/products/ad5541.html) — еще один 16-разрядный ЦАП, который может служить заменой в ряде приложений.

DAC7742Y/250 от Texas Instruments — это надежный выбор для приложений, требующих высокой точности и гибкости в применении.
