DAC7741Y/250
Этот товар недоступен в выбранной валюте.
в наличии (удаленный склад)
В оформлении на заказ
Нет в наличии
Описание
Описание
Общая информация

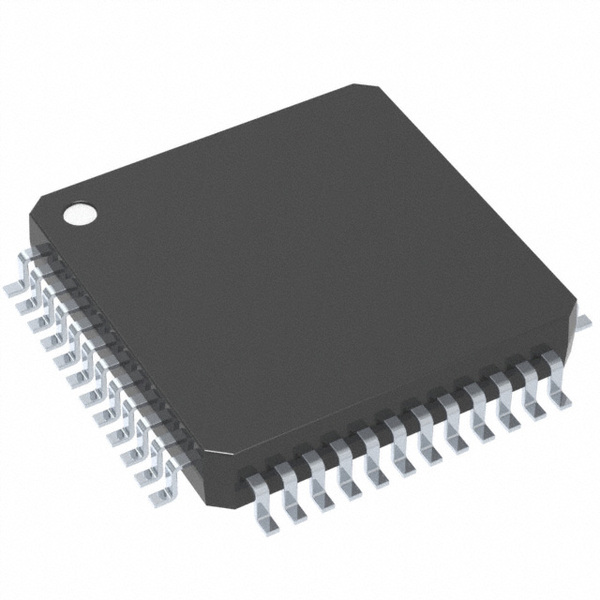

DAC7741Y/250 – это 16-битный цифро-аналоговый преобразователь (ЦАП) производства Texas Instruments, предназначенный для генерации высокоточных аналоговых сигналов. Он упакован в корпус 48-LQFP и обладает встроенной буферизацией выходного сигнала.
Преимущества
- Высокое разрешение: ЦАП с 16-битной точностью обеспечивает плавное и точное преобразование цифровых сигналов в аналоговые.
- Быстрое время установления: Время установления 5 мкс для выхода на заданное значение.
- Интерфейс: Поддержка параллельного интерфейса для быстрого ввода данных.
- Двойное питание: Работа с аналоговым питанием в диапазоне ±11.4В ~ 15.75В и цифровым питанием 5В.
Недостатки
- Устаревший статус: Этот компонент имеет статус "Устаревший" (Obsolete), что может затруднить его закупку в будущем.
- Требование к внешнему напряжению опорного сигнала: Требуется использование внешнего напряжения опорного сигнала, что может усложнить схему.
Типовое использование
- Промышленная автоматизация: управления исполнительными механизмами, датчиками и другим оборудованием.
- Медицинские приборы: обеспечение точных и стабильных аналоговых сигналов.
- Телекоммуникации: генерация сигнала для различных телекоммуникационных процессов и восстановления данных.
Рекомендации по применению
- Обеспечить требуемое напряжение питания и внешнего опорного напряжения для корректной работы устройства.
- Убедиться в наличии должного теплоотвода, чтобы избежать перегрева и обеспечить долгосрочную стабильность.
- Правильное заземление и экранирование для минимизации шума и искажений выхода.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Разрядность | 16 бит |
| Количество ЦАП | 1 |
| Время установления | 5 мкс |
| Тип выхода | Напряжение - Буферизированный |
| Дифференциальный выход | Нет |
| Интерфейс данных | Параллельный |
| Тип опорного сигнала | Внешний, Внутренний |
| Напряжение питания (аналоговое) | ±11.4В ~ 15.75В, -4.75В ~ -15.75В |
| Напряжение питания (цифровое) | 5В |
| INL/DNL (LSB) | ±6 (Макс), ±4 (Макс) |
| Архитектура | R-2R |
| Рабочая температура | -40°C ~ 85°C |
| Корпус/Исполнение | 48-LQFP |
| Способ монтажа | Поверхностный монтаж (SMD) |
Возможные аналоги
- AD5662ARJZ-1 от Analog Devices – одноцикловый, одноканальный 16-битный ЦАП, также с напряжением на выходе.
- MCP4921-E/ST от Microchip Technology – двухканальный 12-битный ЦАП, который может служить альтернативой, если допустима меньшая разрядность.
- MAX5216LEUA+ от Maxim Integrated – 16-битный одноканалный ЦАП с интерфейсом SPI.
Используя DAC7741Y/250, вы можете быть уверены в точности и надежности вашей аналоговой системы.
Описание товара
- Datasheet [2]: Перейти
