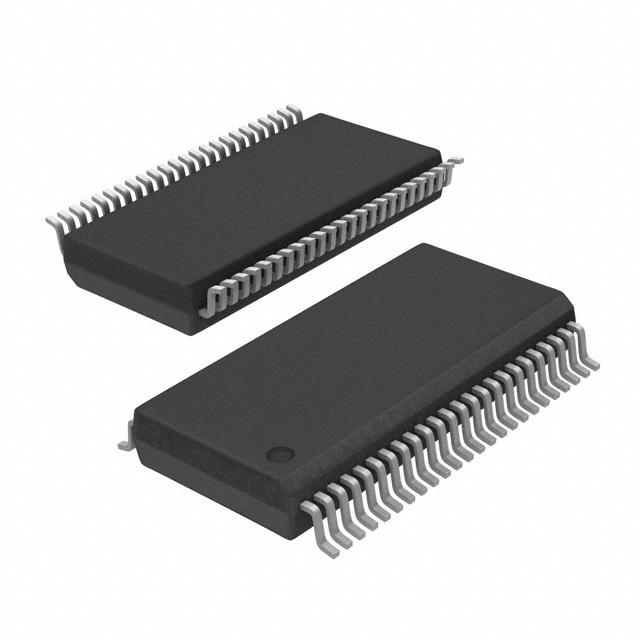

Цифро-аналоговый преобразователь (ЦАП) DAC7734EC/1K от Texas Instruments

DAC7734EC/1K - это 16-разрядный четырёхканальный цифрово-аналоговый преобразователь с буферизованным выходом напряжения. Этот ЦАП предназначен для использования в приложениях, требующих высокой точности и производительности.

Общее описание

ЦАП DAC7734EC/1K выполнен по архитектуре R-2R и поддерживает интерфейс SPI, что обеспечивает простоту интеграции в микроконтроллерные системы. Он работает в диапазоне температур от -40°C до 85°C, предлагая стабильную производительность даже в сложных условиях.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность преобразования.
• Многочисленные каналы: Наличие четырёх каналов позволяет использовать один ЦАП для многоканальных приложений.
• Быстрое время установления: Время установления составляет 11 мкс, что делает устройство подходящим для высокоскоростных приложений.
• Буферизованный выход напряжения: Обеспечивает стабильное и точное выходное напряжение.

Недостатки

• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения для работы, что добавляет дополнительные компоненты в схему.
• Повышенная стоимость: Высокоточные компоненты часто имеют более высокую стоимость.

Типовое использование

• Медицинские приборы
• Прецизионные измерительные системы
• Промышленная автоматизация
• Аудио оборудование высокого разрешения

Рекомендации по применению

• Используйте качественный внешний источник опорного напряжения для обеспечения максимальной точности.
• Обеспечьте достаточное охлаждение, чтобы поддерживать рабочую температуру в допустимом диапазоне.
• Организуйте надлежащую защиту от электромагнитных помех (EMI) для предотвращения ошибок в работе устройства.

Основные технические характеристики

• Разрядность: 16 бит
• Количество каналов: 4
• Время установления: 11 мкс
• Тип выхода: Буферизованный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): ±14,25V ~ 15,75V
• Напряжение питания (цифровое): 5V
• Интегральная нелинейность (INL): ±3 LSB (макс)
• Дифференциальная нелинейность (DNL): ±1 LSB (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-SSOP (поверхностного монтажа)

Возможные аналоги

• AD5667R от Analog Devices – 16-разрядный двухканальный ЦАП с интерфейсом I²C.
• MCP4922 от Microchip Technology – 12-разрядный двухканальный ЦАП с интерфейсом SPI.
• LTC2634 от Linear Technology – 16-разрядный четырёхканальный ЦАП с встроенным опорным напряжением.

Заключение

DAC7734EC/1K – это высокоточный многоканальный ЦАП, подходящий для множества применений, требующих высокой точности и быстрого времени установления. Он является отличным выбором для профессиональных и промышленных приложений.
