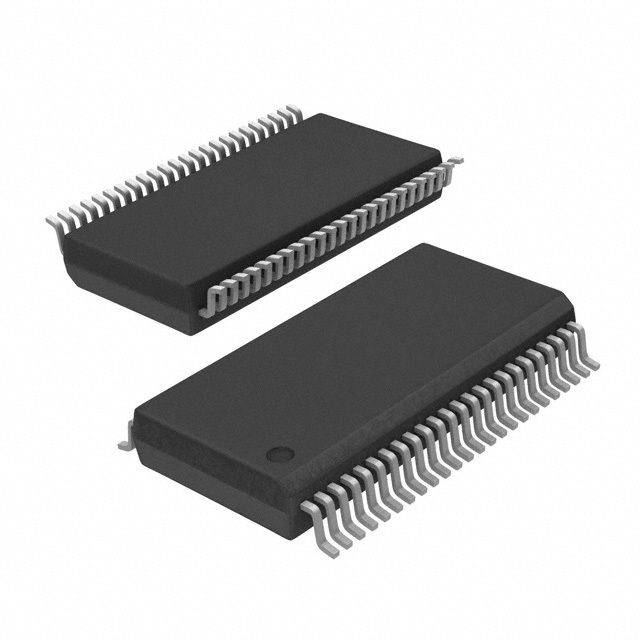

DAC7734E

Цифро-аналоговый преобразователь DAC7734E от Texas Instruments

Общее описание

DAC7734E — это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП) с четырехканальным выходом, разработанный компанией Texas Instruments. Это устройство предназначено для преобразования цифровых сигналов в аналоговые с высоким уровнем точности и стабильности. Преобразователь поддерживает интерфейс SPI, что обеспечивает легкость интеграции с микроконтроллерами и другими цифровыми системами.

Преимущества

• Высокая точность преобразования: 16-битная разрешающая способность обеспечивает минимальные погрешности при выполнении преобразований.
• Четырехканальный выход: Подходит для приложений, где требуется независимое управление несколькими аналоговыми сигналами.
• Буферизированный выход напряжения: Обеспечивает устойчивый и стабильный выходной сигнал, минимизируя влияние на нагрузку.
• Широкий диапазон питания: Возможность питания как аналоговой, так и цифровой части от различных источников питания.
• Поддержка интерфейса SPI: Легкость интеграции в системы с контроллерами и микропроцессорами.

Недостатки

• Не подходит для дифференциальных выходов: Устройство предназначено только для однонаправленных выходов напряжения.
• Требует внешнего эталонного напряжения: Необходимость использования внешнего источника опорного напряжения может несколько усложнить схему.

Типовое использование

• Промышленные системы управления
• Медицинские приборы
• Контрольно-измерительные приборы
• Автоматизация процессов
• Звуковая техника

Рекомендации по применению

• Обеспечьте стабильное внешнее опорное напряжение для достижения наилучших характеристик.
• Используйте рекомендованные Texas Instruments методы фильтрации и стабилизации питания для минимизации шума и максимальной точности.
• Избегайте чрезмерных тепловых режимов и обеспечьте соответствующие условия эксплуатации в пределах указанного температурного диапазона.

Основные технические характеристики

• Разрешение: 16 бит
• Количество D/A преобразователей: 4
• Время установления: 11 мкс
• Тип выхода: Буферизированный однонаправленный
• Диф. выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±14.25В ~ ±15.75В
• Напряжение питания, цифровое: 5В
• ИНЛ/ДНЛ (LSB): ±4 (Макс), ±3 (Макс)
• Архитектура: R-2R
• Температурный диапазон эксплуатации: -40°C ~ 85°C
• Корпус: 48-SSOP
• Монтажный тип: Поверхностный монтаж

Возможные аналоги

• DAC8718 от Texas Instruments: 16-битный, 8-канальный ЦАП
• AD5764 от Analog Devices: 16-битный, 4-канальный ЦАП с буферизованным выходом

Использование DAC7734E от Texas Instruments поможет вам реализовать точное и надежное преобразование цифровых сигналов в аналоговые, что особенно важно в критически важных приложениях требующих высокой точности.
