DAC7731EC

Texas Instruments DAC7731EC

Общее описание

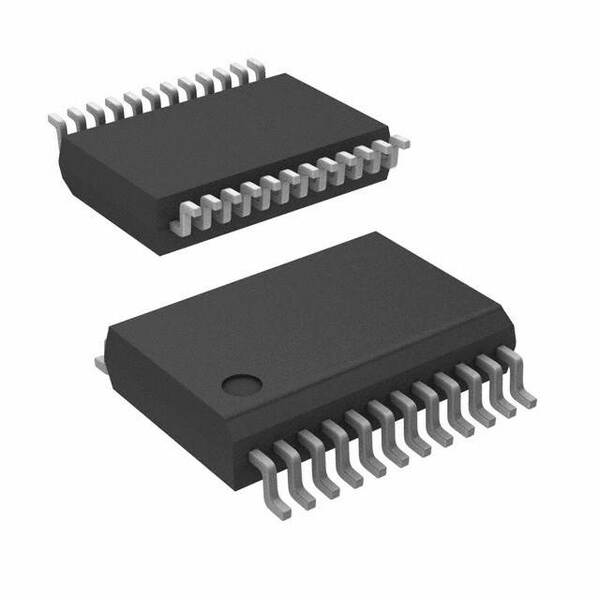

DAC7731EC от Texas Instruments - это 16-битный цифро-аналоговый преобразователь (ЦАП) с буферизованным выходом напряжения. Устройство предназначено для точного преобразования цифровых сигналов в аналоговые, обеспечивая высокую точность и стабилизацию во время работы. Он подходит для использования в различных приложениях, где требуется высокая точность и быстродействие.

Преимущества

• Высокая разрядность: 16-битная точность позволяет обеспечить высокое разрешение преобразования.
• Скорость установления: Посредством быстрого времени установления в 5 мкс обеспечивает оперативное изменение выходного сигнала.
• Гибкость питания: Поддерживает диапазон аналогового питания от ±11.4В до 15.75В и цифрового питания на 5В.
• Интерфейс SPI: Удобный и распространённый интерфейс для простого подключения к микроконтроллерам и FPGA.
• Внутренние и внешние опорные напряжения: Позволяет использовать как внутренние, так и внешние опорные напряжения для повышения точности.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может оказаться ограниченным для некоторых экстремальных условий.
• Отсутствие дифференциального выхода: Только буферизованный выход напряжения без дифференциального режима.

Типовое использование

• Системы управления процессами: Для точного контроля аналоговых параметров.
• Аудиосистемы: Преобразование цифровых аудиосигналов в аналоговые.
• Медицинское оборудование: Прецизионные измерения и контроля.
• Контроль и измерение: Преобразование цифровых данных сенсоров в аналоговый выход.

Рекомендации по применению

• Включайте внешний фильтр для подавления шума на выходе.
• Учитывайте температурный режим эксплуатации для поддержания заявленной точности.
• Следите за тем, чтобы источники питания были стабильными и соответствовали требованиям по напряжению.

Основные технические характеристики

• Разрядность ЦАП: 16 бит
• Количество ЦАП: 1 канал
• Время установления: 5 мкс
• Тип выхода: Напряжение - буферизированный
• Интерфейс данных: SPI
• Типы опорного напряжения: Внешнее, внутреннее
• Аналоговое питающее напряжение: ±11.4В ~ 15.75В, -4.75В ~ -15.75В
• Цифровое питающее напряжение: 5В
• Исправляемая нелинейность (INL): ±3 LSB (максимум)
• Дифференциальная нелинейность (DNL): ±1 LSB (максимум)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 24-SSOP (0.209", 5.30mm ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5541A от Analog Devices
• LTC2758 от Analog Devices
• MCP4922 от Microchip Technology

Используйте DAC7731EC от Texas Instruments в ваших проектах, чтобы достичь высокой точности при преобразовании цифровых данных в аналоговые сигналы.
