DAC7731EB

ЦАП DAC7731EB от Texas Instruments

Общее описание

DAC7731EB от Texas Instruments - это 16-битный цифровой-аналоговый преобразователь (ЦАП) с напряженным выходом и интерфейсом SPI. Этот компонент предназначен для высокоточных приложений и обладает встроенным буфером для выхода напряжения. DAC7731EB обеспечивает высокую линейность и быстрые характеристики установки, что делает его идеальным для использования в различных промышленных и лабораторных системах.

Преимущества

• Высокое разрешение: 16 бит
• Быстрая установка: всего 5 мкс
• Встроенные референсы: внешние и внутренние
• Интерфейс SPI: Простота интеграции в цифровые системы
• Широкий диапазон напряжений питания: для аналоговой и цифровой частей
• Встроенный буфер: для стабильного выходного напряжения

Недостатки

• Требуется внешняя калибровка: для использования внешнего референсного напряжения
• Относительно высокая стоимость: для бюджетных проектов

Типовое использование

• Прецизионные измерительные приборы
• Управление генераторами сигналов
• Промышленные автоматизированные системы
• Контроль и управление процессами
• Лабораторное оборудование

Рекомендации по применению

• Калибровка и настройка: Для максимальной точности рекомендовано провести калибровку устройства с использованием прецизионных референсов.
• Экранирование и фильтрация: Для предотвращения помех и шумов следует использовать экранирование и фильтры в конструктиве схемы.
• Подача питания: Обеспечьте стабильное и чистое питание всех цепей устройства для достижения наилучшей производительности.

Основные технические характеристики

• Количество битов: 16 бит
• Конвертеров на кристалле: 1
• Время установки: 5 мкс
• Тип выхода: Напряжение, буферизированный
• Интерфейс данных: SPI
• Тип референсного напряжения: Внешний, внутренний
• Напряжение питания, аналоговая часть: ±11.4В до ±15.75В, -4.75В до -15.75В
• Напряжение питания, цифровая часть: 5В
• Рабочая температура: -40°C до 85°C

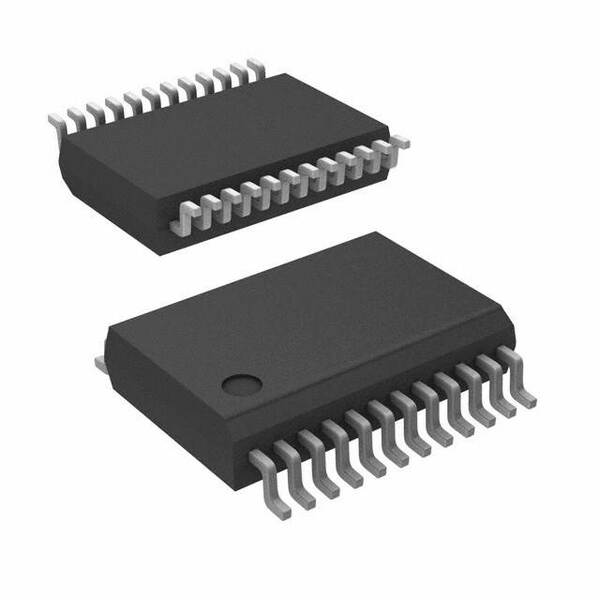

• Корпус: 24-SSOP (5.30мм ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5541 от Analog Devices: 16-битный ЦАП с аналогичными параметрами и интерфейсом SPI.
• DAC8531 от Texas Instruments: Одноканальный 16-битный ЦАП с внутренним референсным напряжением и интерфейсом SPI.

DAC7731EB от Texas Instruments представляет собой надежное и высокопроизводительное решение для точных измерений и управления в различных промышленных и научных приложениях.
