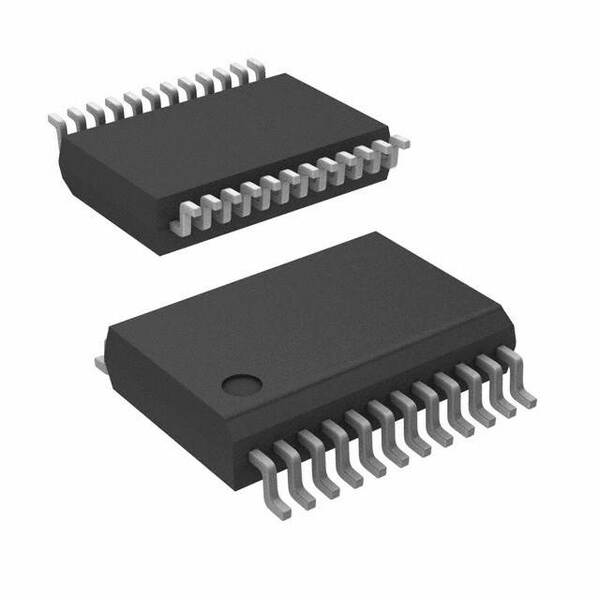

DAC7731E

Цифро-аналоговый преобразователь DAC7731E от Texas Instruments

Общее описание

Цифро-аналоговый преобразователь DAC7731E от Texas Instruments представляет собой 16-битный DAC с напряжением на выходе и интерфейсом SPI. Этот компонент выделяется своей высокой точностью и стабильностью, что делает его отличным выбором для приложений, требующих преобразования цифрового сигнала высокого разрешения в аналоговый. Основные сферы применения включают промышленную автоматизацию, управление процессами, а также аудиосистемы высокого класса.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Быстрое время установки выходного сигнала: Время установки составляет всего 5 мкс, что обеспечивает быстрое реагирование на изменения входных данных.
• Широкий диапазон питания: Поддерживает широкий диапазон напряжения питания (-4,75V до -15,75V для аналоговых и 5V для цифровых цепей), что позволяет интеграцию в разнообразные схемы.
• Встроенные внутренние и внешние опорные напряжения: Обеспечивает универсальность использования.

Недостатки

• Требует внешнего источника опорного напряжения для максимальной точности.
• Не поддерживает дифференциальный выход, что может быть недостатком в некоторых специфичных применениях.

Типовое использование

1. Промышленная автоматизация: Применяется для точного контроля исполнительных механизмов.
2. Аудиосистемы: Используется для высококачественного звукового воспроизведения.
3. Контроль и управление процессами: Подходит для систем, где требуется высокий уровень контроля и точности.

Рекомендации по применению

• Рекомендуется использовать мощное устройство защиты для ограничений внешних воздействий на DAC.
• Для достижения наивысшей точности используйте низкошумящий источник питания.
• Следует обеспечить качественное экранирование и заземление, чтобы минимизировать помехи.

Основные технические характеристики

• Количество разрядов: 16 бит
• Количество преобразователей: 1
• Время установки: 5 мкс
• Тип выхода: Напряжение - Буферизованный
• Интерфейс данных: SPI
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания, аналоговое: ±11,4V ~ 15,75V, -4,75V ~ -15,75V
• Напряжение питания, цифровое: 5V
• Показатели INL/DNL (LSB): ±6 (макс), ±4 (макс)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 24-SSOP (0.209", 5.30mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5660 от Analog Devices: 16-битный DAC с аналогичным интерфейсом и возможностями.
• MCP4921 от Microchip Technology: 12-битный DAC, но может быть использован в менее требовательных приложениях.

Данный компонент является отличным выбором для приложений, требующих высокой точности и быстрого времени отклика. Используйте DAC7731E от Texas Instruments для повышения качества и надежности ваших проектов.
